Straipsnio santrauka: A Kieto sandarinimo gaubtinis vožtuvasskirtas pramoninėms vamzdynų sistemoms, kuriose būtinas patikimas uždarymas, tikslus srauto reguliavimas, atsparumas aukštai temperatūrai ir ilgalaikis patvarumas. Šis vožtuvas, turintis sandarinimo tarp metalo ir kietų paviršių, ypač tinka reiklioms paslaugoms, susijusioms su garais, alyva, dujomis, abrazyvinėmis terpėmis ir aukšto slėgio pramoniniais skysčiais.Huadusiūlo sukonstruotus kieto sandarinimo gaubtinių vožtuvų sprendimus su įvairiomis korpuso medžiagomis, slėgio klasėmis, prijungimo galimybėmis ir paleidimo būdais įvairiems pramoniniams tikslams.
Turinys
- Kas yra kieto sandarinimo gaubtinis vožtuvas?
- Kaip veikia kieto sandarinimo gaubtinis vožtuvas?
- Kokios yra pagrindinės savybės?
- Į kokias technines specifikacijas turėtų atsižvelgti pirkėjai?
- Kieto sandariklio ir minkšto sandarinimo rutulinis vožtuvas: koks skirtumas?
- Kur naudojami kieto sandarinimo gaubtiniai vožtuvai?
- Kaip pasirinkti tinkamą vožtuvą?
- Kodėl verta laikyti „Huadu“ vožtuvų gamintoju?
- Dažnai užduodami klausimai
- Išvada

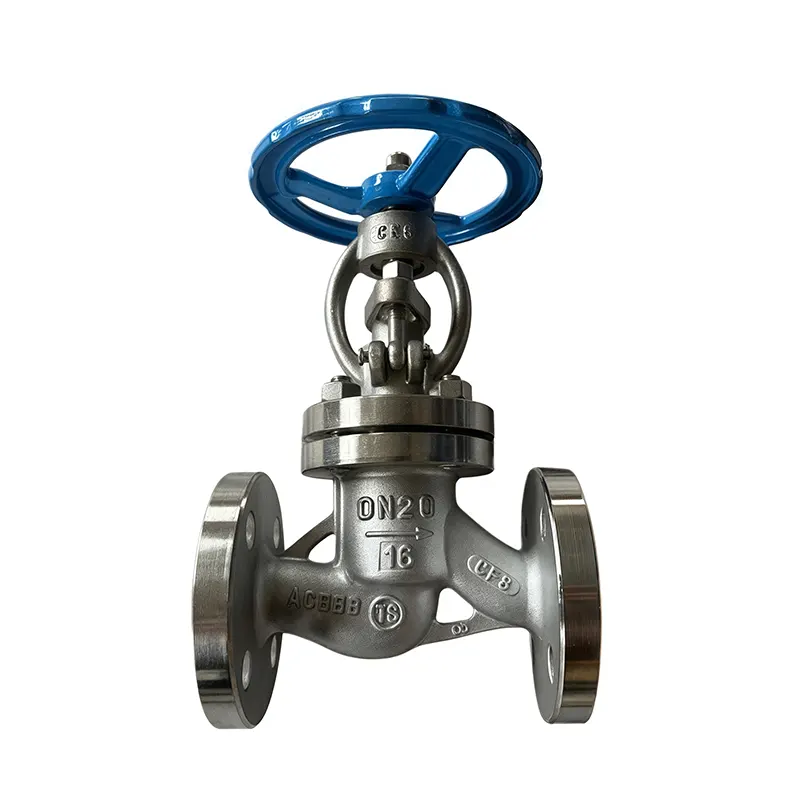

Kas yra kieto sandarinimo gaubtinis vožtuvas?
„Hard Seal Globe Valve“ yra pramoninis srauto valdymo vožtuvas, kuriame naudojama metalo ir metalo sandarinimo konstrukcija, o ne minkštos sandarinimo medžiagos. „Huadu“ kuria šio tipo vožtuvus reiklioms dujotiekio aplinkoms, kur temperatūra, slėgis, dilimas ir pakartotinis veikimas gali sukelti didelį įtampą įprastiems sandarinimo komponentams.
Vožtuvas paprastai naudoja rutulio formos korpusą ir judantį diską, kuris juda sėdynės link arba nuo jos. Šis judėjimas leidžia vožtuvui atlikti dvi svarbias funkcijas: išjungti srautą vamzdynu ir reguliuoti srautą. Palyginti su paprastu izoliaciniu vožtuvu, rutulio konfigūracija leidžia geriau valdyti skysčio judėjimą.
Reikalingoms paslaugoms sandarinimo paviršiai gali būti padengti Stellite arba kitomis tinkamomis dilimui atspariomis medžiagomis. Ši konstrukcija padeda sumažinti degradaciją dėl trinties, erozijos ir veikimo aukštoje temperatūroje.
Pagal gaminio specifikacijas „Huadu“ kietojo sandarinimo vožtuvas gali būti sukonfigūruotas su anglinio plieno arba nerūdijančio plieno konstrukcija, keliomis slėgio klasėmis ir keliais veikimo būdais, todėl jį galima pritaikyti įvairiems pramoniniams projektams.
Kaip veikia kieto sandarinimo gaubtinis vožtuvas?
Veikimo principas yra paprastas, bet labai efektyvus. Atidarius vožtuvą, diskas pasislenka nuo lizdo, sukurdamas srauto kanalą. Kai rankratis, pavara arba valdymo mechanizmas pajudina kotą priešinga kryptimi, diskas artėja prie sėdynės ir palaipsniui riboja srautą.
Metalo ir metalo kontaktas tarp disko ir sėdynės sukuria pirminę sandarinimo sąsają. Tinkamai suprojektuoti ir pagaminti kietieji paviršiai gali būti atsparūs dilimui ir erozijai sudėtingos priežiūros metu.
Įprasta veikimo seka apima:
- Operatorius suka rankratį arba įjungia pasirinktą pavarą.
- Kotas perduoda veikimo jėgą vožtuvo diskui.
- Diskas juda sėdynės atžvilgiu, kad valdytų srautą.
- Kai diskas pasiekia sėdynę, metaliniai sandarinimo paviršiai užsidaro.
- Kai vėl atidaromas, diskas pasislenka nuo sėdynės, kad atkurtų vamzdyno srautą.
Šis valdomas linijinis judėjimas yra viena iš priežasčių, kodėl rutuliniai vožtuvai dažnai pasirenkami, kai reikia ir izoliacijos, ir droselio.
Kokios yra pagrindinės savybės?
Aukštos kokybės kieto sandarinimo gaubtinis vožtuvas turėtų būti parenkamas pagal faktines eksploatavimo sąlygas, o ne tik jo vardinį dydį. Kelios konstrukcijos charakteristikos tiesiogiai veikia patikimumą ir tarnavimo laiką.
1. Metalas su metalu kietas sandarinimas
Kieta sandarinimo konstrukcija skirta reiklioms darbo aplinkoms. Kietieji sandarinimo paviršiai gali būti geriau atsparūs dilimui, erozijai ir su temperatūra susijusiam gedimui nei daugelis įprastų minkštų sandarinimo medžiagų.
2. Galimybė dirbti aukštoje temperatūroje
Huadu nurodytos konfigūracijos temperatūros diapazonas yra nuo -29 °C iki 425 °C. Dėl to vožtuvas tinka daugeliui pramoninių paslaugų, susijusių su karštu vandeniu, garais, proceso skysčiais ir kitomis aukštos temperatūros terpėmis.
3. Kelios slėgio klasės
Produktą galima įsigyti įvairiose slėgio klasėse, įskaitant 150, 300, 600, 900 ir 1500 klases. Tai suteikia projektų inžinieriams daugiau lankstumo derinant vožtuvą su vamzdyno slėgio reikalavimais.
4. Lankstus valdymas
Priklausomai nuo projekto, veikimą galima konfigūruoti naudojant rankratį, pavarų mechanizmą, elektrinę pavarą, pneumatinę pavarą arba hidraulinę pavarą.
5. Korozijai atsparių medžiagų parinktys
Nerūdijančio plieno konfigūracijos tinka tais atvejais, kai svarbus atsparumas korozijai. Anglies plieno versijos gali būti ekonomiškas sprendimas suderinamai pramoninei laikmenai.
Į kokias technines specifikacijas turėtų atsižvelgti pirkėjai?
Pramoninių pirkimų atveju techninės specifikacijos turėtų būti peržiūrimos kartu, o ne atskirai. Šioje lentelėje apibendrinami pagrindiniai parametrai, susiję su nurodyta Huadu konfigūracija.
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Kieto sandarinimo gaubtinis vožtuvas |
| Dizaino standartas | API 6D / ASME B16.34 |
| Nominalus dydis | 1/2" iki 48" |
| Slėgio klasė | 150 / 300 / 600 / 900 / 1500 klasė |
| Korpuso Medžiaga | A351 CF8M ir kiti medžiagų variantai pagal konfigūraciją |
| Sėdynės medžiaga | Stellite Hardfaced / PTFE / RPTFE / grafitas |
| Stiebo medžiaga | A182 F316 / A182 F316L / 13Cr |
| Baigti ryšius | Flanšinis / srieginis / suvirintas (BW / SW) |
| Temperatūros diapazonas | -29°C iki 425°C |
| Operacija | Rankinis ratas / Pavaros / Elektrinis / Pneumatinis / Hidraulinis |
| Testavimas | API 598 / Hidrostatinis korpuso ir sėdynės testas |
Pastaba:Prieš perkant, tikrosios specifikacijos visada turi būti patvirtintos projekto duomenų lape, taikomuose standartuose, terpės charakteristikose, slėgio ir temperatūros įvertinime bei gamintojo techninėje dokumentacijoje.
Kieto sandariklio ir minkšto sandarinimo rutulinis vožtuvas: koks skirtumas?
Sandarinimo būdas yra vienas iš svarbiausių veiksnių renkantis rutulinį vožtuvą. Kietojo ir minkšto sandariklio konstrukcijos yra skirtos skirtingoms darbo aplinkoms.
| Palyginimas | Kieto sandarinimo gaubtinis vožtuvas | Minkšto sandarinimo gaubtinis vožtuvas |
|---|---|---|
| Sandarinimo principas | Sandarinimas iš metalo į metalą | Minkšta sandarinimo medžiaga |
| Atsparumas temperatūrai | Puikiai tinka reikliam aukštos temperatūros aptarnavimui | Labai priklauso nuo sandarinimo medžiagos |
| Atsparumas dilimui | Aukštas su atitinkamu kietumu | Paprastai jautresnis mechaniniam susidėvėjimui |
| Abrazyvinė terpė | Labiau tinka reiklioms paslaugoms | Gali turėti apribojimų |
| Tipinės programos | Garas, energija, naftos chemija, metalurgija | Švarus ir palyginti saikingas aptarnavimas |
Praktiškai minkštas sandarinimas gali būti naudingas, kai eksploatavimo sąlygos yra vidutinės ir reikalingas ypač sandarus sandarinimas. Tvirtas sandarinimas tampa patrauklesnis, kai dujotiekyje yra aukšta temperatūra, aukštas slėgis, abrazyvinės dalelės arba pakartotinis pramoninis darbas.
Kur naudojami kieto sandarinimo gaubtiniai vožtuvai?
Dėl gebėjimo atlaikyti sudėtingas sąlygas Hard Seal Globe Valve technologija tinka įvairioms pramoninėms sistemoms.
- Naftos chemijos gamyklos:Naudojamas proceso skysčiams, angliavandeniliams ir aukštos temperatūros terpėms valdyti.
- Energijos gamyba:Tinka garams ir kitoms aukštos temperatūros proceso linijoms.
- Metalurgija:Naudinga ten, kur aukšta temperatūra ir abrazyvinės eksploatavimo sąlygos sukelia papildomą vožtuvo susidėvėjimą.
- Nafta ir dujos:Taikoma pramoninėms skysčių izoliavimo ir srauto valdymo sistemoms, kai yra tinkami pasirinkti slėgio ir medžiagų įvertinimai.
- Vandens valymas:Galima integruoti į pramoninius vandens ir technologinių skysčių vamzdynus.
- Bendrasis pramoninis perdirbimas:Tinka vandeniui, alyvai, dujoms, garams ir suderinamiems pramoniniams skysčiams.
Tinkamas vožtuvas visada turi atitikti faktinę terpę, temperatūrą, slėgį, srautą, korozijos charakteristikas ir montavimo reikalavimus.
Kaip pasirinkti tinkamą vožtuvą?
Pramoninio vožtuvo pasirinkimas tik pagal vamzdžio skersmenį gali sukelti veikimo problemų. Pirkimų grupės ir inžinieriai turėtų įvertinti visą veiklos aplinką.
Apsvarstykite šiuos veiksnius:
- Vidutinė:Nustatykite, ar dujotiekyje teka vanduo, garai, nafta, dujos, cheminės medžiagos ar abrazyviniai skysčiai.
- Darbinė temperatūra:Patvirtinkite normalią ir maksimalią temperatūrą.
- Darbinis slėgis:Pasirinkite slėgio klasę, atitinkančią faktinius projektavimo reikalavimus.
- Nominalus dydis:Suderinkite vožtuvo dydį su vamzdynu ir reikiamomis srauto charakteristikomis.
- Korpuso medžiaga:Atsižvelkite į korozijos, temperatūros, slėgio ir mechaninius reikalavimus.
- Sėdynės ir disko medžiaga:Atsižvelgdami į eksploatavimo sąlygas, pasirinkite kietumą ar kitas sandarinimo medžiagas.
- Baigti ryšį:Patikrinkite flanšo, srieginio, sandūrinio suvirinimo arba suvirinimo su lizdu reikalavimus.
- Paleidimas:Nustatykite, ar reikalingas rankinis ar automatinis valdymas.
- Testavimas ir standartai:Prieš užsakydami patvirtinkite taikomus projektavimo ir tikrinimo reikalavimus.
Kvalifikuotas vožtuvo gamintojas gali padėti inžinieriams įvertinti šiuos kintamuosius ir pasirinkti tinkamą konfigūraciją, užuot laikęs vožtuvą standartiniu komponentu.
Kodėl verta laikyti „Huadu“ vožtuvų gamintoju?
Pramoniniams pirkėjams tiekėjo galimybės yra tokios pat svarbios kaip ir produkto specifikacijos. „Huadu Valve Group“ integruoja vožtuvų projektavimo, liejimo, CNC apdirbimo, surinkimo, testavimo ir tiekimo paslaugas pramoniniams vožtuvams.
Remiantis paskelbta bendrovės informacija, „Huadu“ turi daugiau nei 11 metų gamybos patirtį, maždaug 25 333 kvadratinių metrų ploto gamybos įrenginį, metinį gamybos pajėgumą, viršijantį 30 000 vienetų, o gatavų gaminių tinkamumo lygis yra 99,8%.
Jo gamybos galimybės apima:
- CNC precizinis apdirbimas
- Vožtuvų liejimas ir surinkimas
- Hidrostatinis ir pneumatinis bandymas
- Aukštos ir žemos temperatūros vožtuvų gamyba
- Individualūs vožtuvų sprendimai
- OEM ir ODM gamyba
„Huadu“ taip pat teigia, kad jos vožtuvų produktai tiekiami tarptautinėms rinkoms ir naudojami naftos, naftos perdirbimo, gamtinių dujų, chemijos perdirbimo, energijos gamybos, vandens valymo, metalurgijos, kasybos ir kituose pramonės sektoriuose.
Pirkėjams, ieškantiems aKieto sandarinimo gaubtinis vožtuvas, įvertinus gamybos galimybes, medžiagų atsekamumą, slėgio bandymus, taikomus standartus ir techninę pagalbą, galima sumažinti pirkimo riziką ir pagerinti ilgalaikį veikimo patikimumą.
Dažnai užduodami klausimai
Koks yra pagrindinis kieto sandarinimo vožtuvo privalumas?
Pagrindinis privalumas yra metalo-metalo sandarinimo struktūra, kuri gali užtikrinti didelį atsparumą aukštai temperatūrai, slėgiui, nusidėvėjimui ir erozijai, kai vožtuvas yra tinkamai suprojektuotas naudoti.
Ar kieto sandarinimo gaubtinį vožtuvą galima naudoti garams?
Taip. Tinkamai nurodyti kietai užsandarinti rutuliniai vožtuvai dažniausiai tinka pramoniniams garams, nes jų metaliniai sandarinimo paviršiai gali atlaikyti sudėtingas temperatūros sąlygas. Slėgio ir temperatūros įvertinimas turi būti patikrintas kiekvienai konkrečiai konfigūracijai.
Kokios medžiagos yra skirtos kieto sandarinimo gaubteliniams vožtuvams?
Medžiagų parinktys priklauso nuo modelio ir pritaikymo. „Huadu“ pateikia anglinio plieno ir nerūdijančio plieno sprendimus, kurių komponentai, tokie kaip A182 F316, A182 F316L, 13Cr ir CF8M, galimi nurodytoje konfigūracijoje.
Kokios slėgio klasės galimos?
Nurodytas „Huadu“ produktas siūlomas 150, 300, 600, 900 ir 1500 klasės konfigūracijomis. Pirkėjai turėtų pasirinkti slėgio klasę pagal dujotiekio projektinį slėgį ir taikomus standartus.
Ar vožtuvas gali būti automatizuotas?
Taip. Be valdymo rankračiu, galimi valdymo metodai apima pavaros valdymą, elektrinį valdymą, pneumatinį valdymą ir hidraulinį valdymą, priklausomai nuo reikiamos konfigūracijos.
Kokie standartai yra susiję su šiuo vožtuvu?
Nurodytos gaminio specifikacijos apima API 6D ir ASME B16.34 projektavimui, ASME B16.10 matmenims, ASME B16.5 ir ASME B16.47 flanšo standartams ir API 598 testavimui.
Išvada
Kieto sandarinimo rutulinis vožtuvas gali būti veiksmingas sprendimas pramoniniam srauto valdymui, kai įprastos minkštos sandarinimo medžiagos gali neužtikrinti reikiamo patvarumo. Dėl metalo ir metalo sandarinimo struktūros, kietų paviršių, plačių slėgio klasių pasirinkimo galimybių ir suderinamumo su reikliomis terpėmis jis ypač vertingas energijos gamybos, naftos chemijos, metalurgijos, naftos ir dujų, vandens valymo ir bendrosios pramonės srityse.
Pirkimo komandoms geriausias pasirinkimas priklauso ne tik nuo vožtuvo dydžio. Prieš perkant reikia įvertinti terpę, temperatūrą, slėgį, medžiagų suderinamumą, sandarinimo konfigūraciją, jungties tipą, paleidimą, standartus ir bandymo reikalavimus. Jei ieškote patikimo pramoninio vožtuvo sprendimo arba jums reikia pagalbos renkantis tinkamą kieto sandarinimo vožtuvą savo vamzdyno projektui,susisiekite su mumisaptarti savo techninius reikalavimus, pritaikymo parinktis ir taikymo sąlygas su Huadu komanda.
