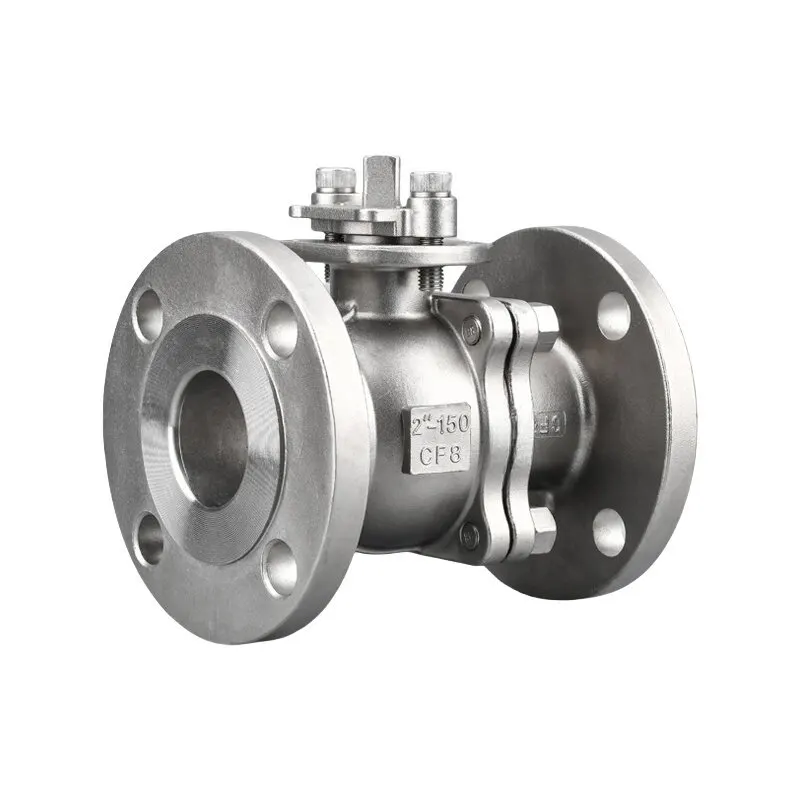

Vienetinis rankinis nerūdijančio plieno rutulinis vožtuvas

2 dalių rankinis nerūdijančio plieno rutulinis vožtuvas yra universalus pramoninis vožtuvas, skirtas vamzdyno uždarymui ir srauto valdymui. Pagaminta Huadu Valve Group, naudojama SS304 / SS316 nerūdijančio plieno medžiaga ir puikiai tinka bendroms pramoninėms darbo sąlygoms.

Jis plačiai naudojamas vandens valymo įrenginiuose, pagalbiniuose cheminiuose vamzdynuose, maisto gamybos proceso linijose ir laivo laivo vamzdynuose, kur labai svarbus atsparumas korozijai ir patogi priežiūra.

Jie užtikrina stabilų veikimą ir ilgą tarnavimo laiką sudėtingoje pramoninėje aplinkoje.

Pagrindiniai atributai

Žaliavų ir konstrukcijų pranašumai

Praktiška dviejų dalių padalinta kėbulo konstrukcija

2 dalių rankinis nerūdijančio plieno rutulinis vožtuvas yra padalintas iš dviejų dalių, todėl pagrindiniai privalumai yra šie:

- Lengvas išmontavimas norint patikrinti ir pakeisti atsargines dalis, neišimant viso vožtuvo nuo vamzdyno

- Prieinamas rutulys, sėdynės ir kotas atlaisvinus jungiamuosius varžtus, taupant įprastinės priežiūros laiką

- Protingas bendras svoris, lengvesni nei visiškai flanšiniai liejiniai rutuliniai vožtuvai, kad būtų lengviau valdyti ir montuoti

-Tolygiai susukti korpuso varžtai apsaugo nuo jungties nuotėkio esant normaliam slėgio svyravimui

-Palaikykite nepriklausomą vidinių komponentų keitimą, o ne išmeskite visą vožtuvą susidėvėjus sėdynei

Aukštos kokybės nerūdijančio plieno korpusas

2 dalių rankinis nerūdijančio plieno rutulinis vožtuvas pagamintas iš SS304 ir SS316 nerūdijančio plieno variantų, užtikrinant:

- Puikus antikorozinis ir drėgnas, sūrus ir švelniai korozinis poveikis

- Jokių rūdžių šiukšlių, kurios užterštų su vandeniu susijusius ir higieninius vamzdynus tekančias terpes

- Sumažinti vidinių liejinių defektų, kad būtų išvengta įtrūkimų ir deformacijų, dažnai važiuojant dviračiu

- Mažesnės neplanuotų gedimų ir ilgalaikės pakeitimo išlaidos

Griežtas medžiagų patikrinimas

Kiekviena žaliavų partija yra išbandyta siekiant užtikrinti:

- Tiksli medžiagų sudėtis SS304 / SS316 rūšims

- Nėra perdirbtų ar nekokybiškų medžiagų

- Stabilus mechaninis veikimas nuolatiniam darbui lauke

Rankinės svirties rankenos naudojimo pranašumai

2 dalių rankinis nerūdijančio plieno rutulinio vožtuvo svirties jungtis suteikia:

- Paprastas 90 laipsnių įjungimo režimas, nereikia maitinimo ar suspausto oro tiekimo

- Aiškus vizualinis padėties grįžtamasis ryšys, kad būtų galima greitai įvertinti būseną vietoje

- Pasirenkamas blokavimo įtaisas, skirtas apsaugoti nuo klastojimo

- Standartinis ISO 5211 tvirtinimo padas, skirtas vėlesniam pavaros mechanizmo montavimui be korpuso modifikacijų

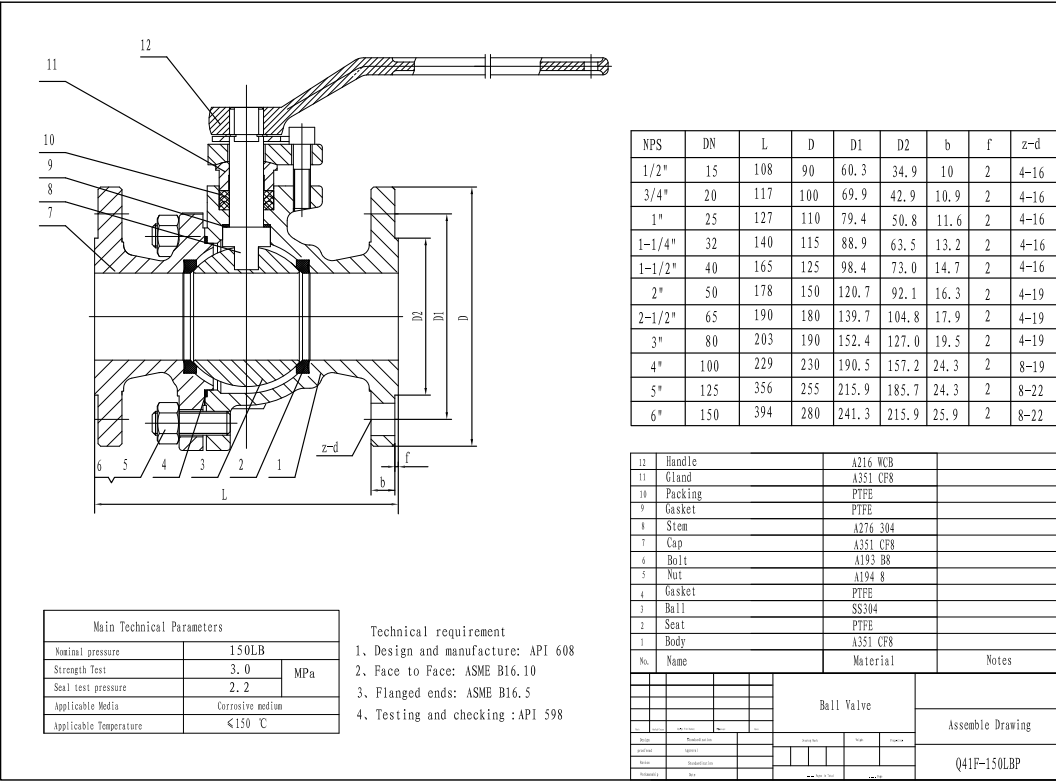

Techninės specifikacijos

Standartiniai parametrai

Dydis: DN15-DN100 (įprastos atsargos)

Slėgio įvertinimas: PN16 / PN25 / PN40 / PN64 / PN100

Medžiaga: SS304, SS316 nerūdijantis plienas

Temperatūros diapazonas: nuo -20°C iki 180°C (priklausomai nuo sėdynės medžiagos)

Gamybos procesas

- Tikslus nerūdijančio plieno liejimas

- Terminis apdorojimas stabilioms medžiagos savybėms užtikrinti

- Tikslus CNC apdirbimas paviršių sandarinimui

- Pilnas surinkimas su standartine išpūtimui atsparia koto konstrukcija

Veikimo savybės

- Lygus vidinis paviršius, kad nesusikauptų apnašos

- Nulinis sandarumas su PTFE lizdais

- Išpučiamas kotas kaip standartinė saugos konfigūracija

- Atsparus vandens smūgiui ir staigiam slėgio smūgiui

- Sukurta visiškai atviros / visiškai uždaros izoliacijos paslaugai

Taikymo sritys

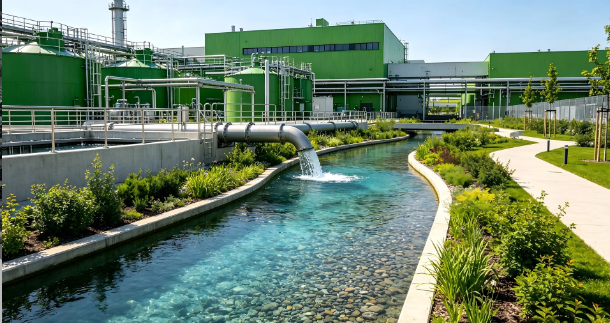

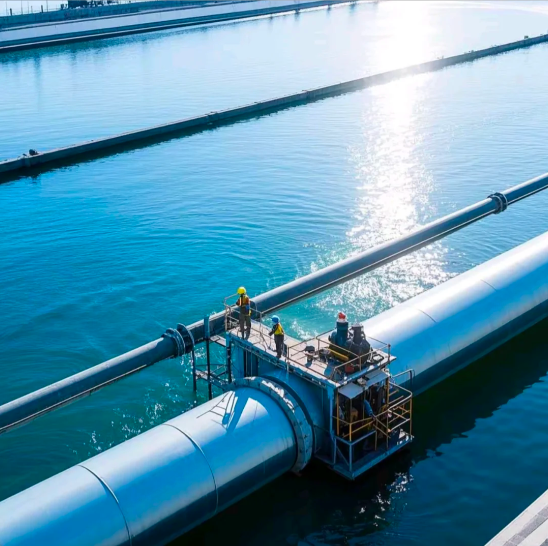

Vandens valymo pramonė

2 dalių rankinis nerūdijančio plieno rutulinis vožtuvas yra plačiai naudojamas:

- Komunaliniai vandens gerinimo įrenginiai

- Išvalyti vandens tiekimo vamzdynus

- Cirkuliacinio vandens sistemos vamzdynai

- Vandentiekio pagalbinė įranga

Chemijos pramonė

- Pagalbiniai chemijos vamzdynai

- Lengvos korozijos skysčių valdymo sistemos

- Higienos ir maisto produktų gamybos linijos

Bendrasis pramoninis naudojimas

- Mažų dirbtuvių pagalbiniai vamzdynai

- Atsarginės izoliacijos taškai

- Jūrų laivo vamzdynų sistemos

- Naujų vamzdynų tiesimas ir senos aikštelės įrangos renovacija

Kokybės ir projektų viešųjų pirkimų palaikymas

Kaip profesionalus vožtuvų gamintojas, turintis CE, ISO ir API sertifikatus, kiekvienas 2 dalių rankinis nerūdijančio plieno rutulinis vožtuvas prieš išsiuntimą išbandomas slėgio ir sandarinimo bandymais. Mūsų vidaus kokybės kontrolė apima žaliavų patikrinimą, kėbulo liejimo patikrinimą, surinkimą ir galutinį veikimo patikrinimą. Medžiagų bandymų ataskaitos ir tikrinimo dokumentai gali būti pateikiami projekto įrašams arba konkursui. Netgi pavyzdinio kiekio užsakymai gauna visą gamyklos patikrinimą.

Mes palaikome OEM ir ODM pritaikymą pagal kliento svetainės sąlygas. Galimi variantai apima skirtingas nerūdijančio plieno rūšis, slėgio klases, sandarinimo medžiagas, galines jungtis ir spynos rankenų konstrukcijas. Lankstus MOQ palaiko mėginių testavimą, atsargų užsakymus ir didelės apimties projektų pirkimus. Mūsų 2 dalių rankiniai nerūdijančio plieno rutuliniai vožtuvai yra eksportuojami visame pasaulyje ir gaunami pakartotinių užsakymų iš pasaulinių pramonės klientų.

Kaip rankinė rankena veikia kasdieniniam vamzdyno valdymui?

Šiame 2 dalių rankiniame nerūdijančio plieno rutuliniame vožtuve naudojama paprasta svirties rankena, skirta įjungti ir išjungti 90 laipsnių kampu. Nėra oro tiekimo, visai nereikia maitinimo šaltinio. Tai didelis privalumas svetainėms, kuriose nėra elektros energijos ar suslėgto oro infrastruktūros. Operatoriai gali greitai perjungti visiškai atidarytą ir visiškai uždarą padėtį. Rankena taip pat rodo aiškų padėties grįžtamąjį ryšį: sulygiuotas su vamzdžiu reiškia atvirą, skersai prieš vamzdį uždarytas. Žmonės gali iš pirmo žvilgsnio pasakyti vožtuvo būseną. Tinka ten, kur nereikia automatinio nuotolinio valdymo pulto. Daugelis mažų dirbtuvių, pagalbinių vamzdynų ir atsarginių izoliavimo punktų teikia pirmenybę rankiniams vožtuvams dėl mažo gedimo lygio. Rankena taip pat gali būti su užrakinimo įtaisu, jei klientams reikia apsaugos nuo klastojimo saugos valdymui. Daugumoje įrenginių taip pat laikome ISO 5211 tvirtinimo padėklus. Jei naudotojai vėliau nori pridėti pneumatinių arba elektrinių pavarų, pačiame vožtuvo korpuse nereikia jokių papildomų modifikacijų.
