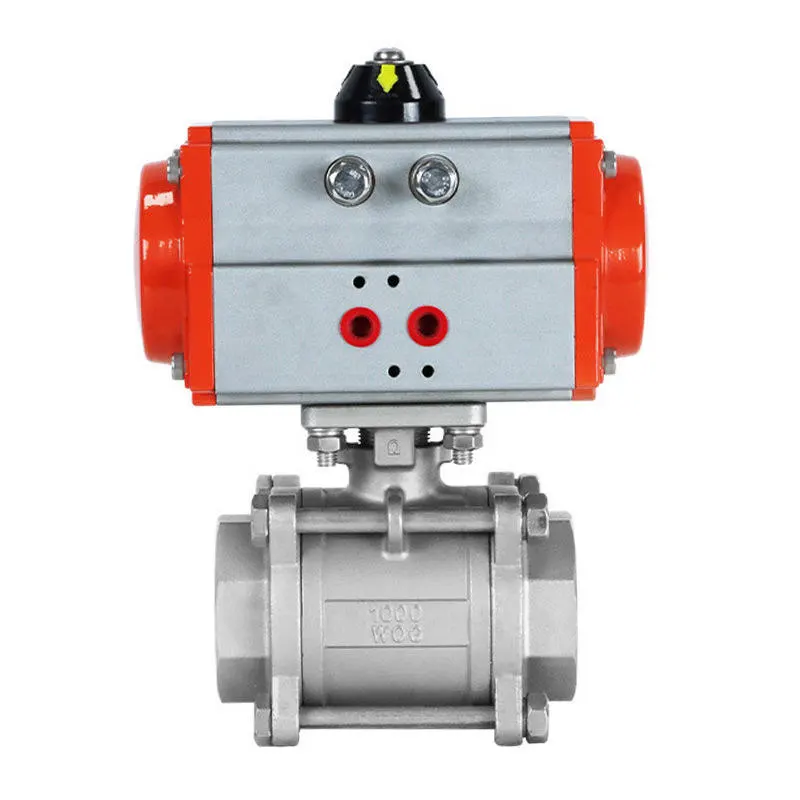

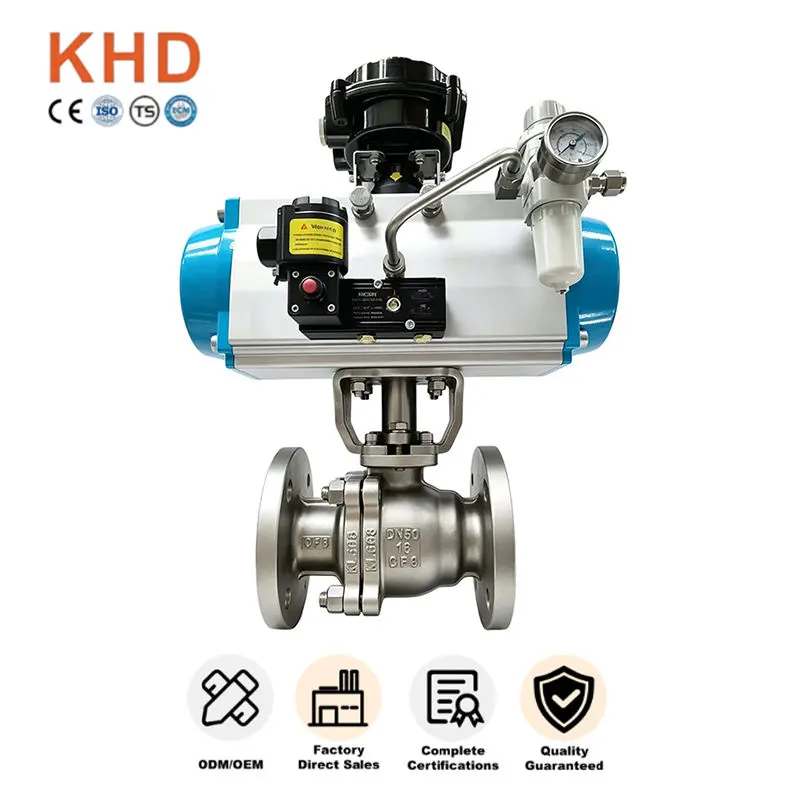

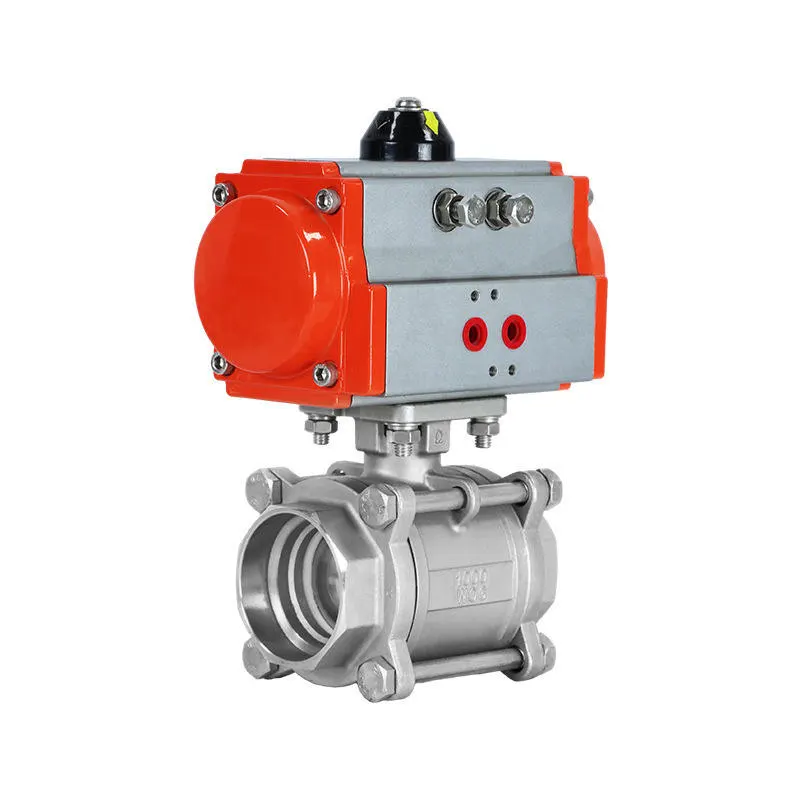

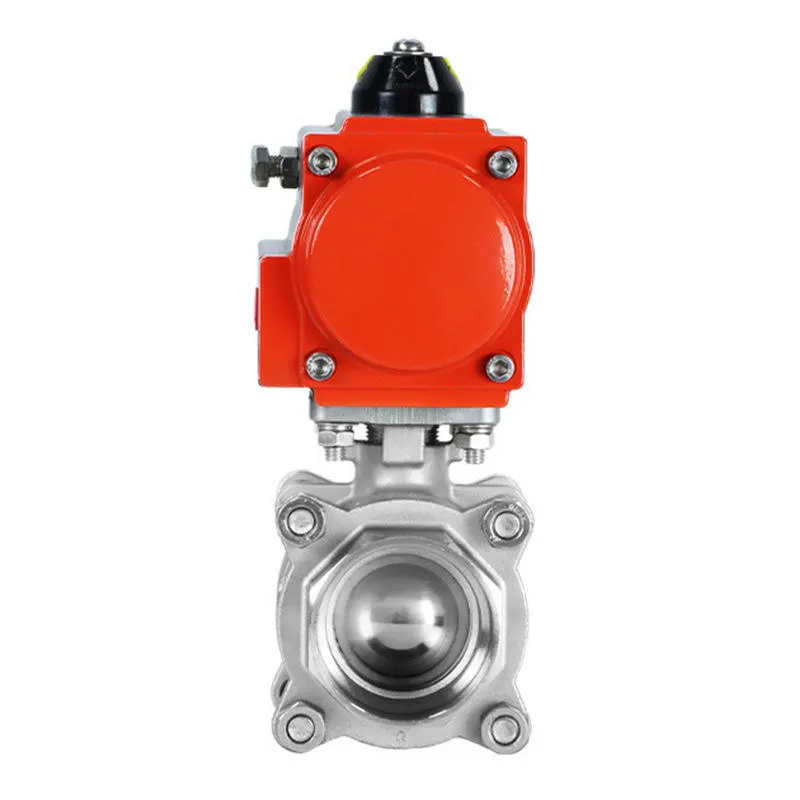

Pneumatinis nerūdijančio plieno flanšinis rutulinis vožtuvas

Pneumatinis nerūdijančio plieno flanšinis rutulinis vožtuvas yra automatizuotas pramoninis vožtuvas, skirtas vamzdyno srauto valdymui ir uždarymui. Pagaminta Huadu Valve Group, naudojama SS304 / SS316 nerūdijančio plieno medžiaga ir puikiai tinka automatinėms pramoninėms darbo sąlygoms.

Jis plačiai naudojamas pagalbiniuose cheminiuose vamzdynuose, vandens valymo įrenginiuose, naftos dujų perdirbimo linijose ir automatizuotose gamybos sistemose, kur automatinis valdymas, atsparumas korozijai ir eksploatavimo sauga yra labai svarbūs.

Pneumatinis nerūdijančio plieno flanšinis rutulinis vožtuvas užtikrina stabilų veikimą ir ilgą tarnavimo laiką sudėtingoje pramoninėje aplinkoje.

Pagrindiniai atributai

Žaliavų ir konstrukcijų pranašumai

Aukštos kokybės nerūdijančio plieno vožtuvo korpusas

Pneumatinis nerūdijančio plieno flanšinis rutulinis vožtuvas yra pagamintas iš tikros SS304 ir SS316 nerūdijančio plieno medžiagos, užtikrinančios:

- Puikus atsparumas rūdims, oksidacijai ir korozijai drėgnoms, sūrioms ir silpnai ėsdinančioms terpėms

- Ilgai eksploatuojant venkite rūdžių kaupimosi, nuosėdų susidarymo ir vidutinio užteršimo

-Standartinė liejimo ir kalimo technologija pašalina vidines smėlio skyles ir oro tarpo defektus

- Tvirta slėgiui atspari konstrukcija, apsauganti nuo deformacijos nuolat važiuojant ir dažnai važiuojant dviračiu

- Mažesnė netikėtų gedimų rizika ir mažesnės galutinio vartotojo pakeitimo išlaidos

Griežtas medžiagų patikrinimas

Kiekviena žaliavų partija yra išbandyta siekiant užtikrinti:

- Tiksli cheminė sudėtis SS304 / SS316 klasėms

- Jokių perdirbtų ar nekokybiškų medžiagų

- Stabilus mechaninis veikimas atšiauriomis lauko sąlygomis

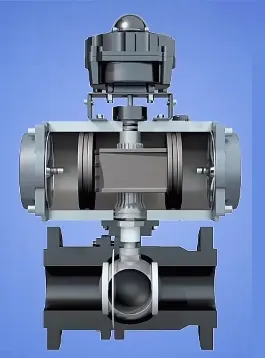

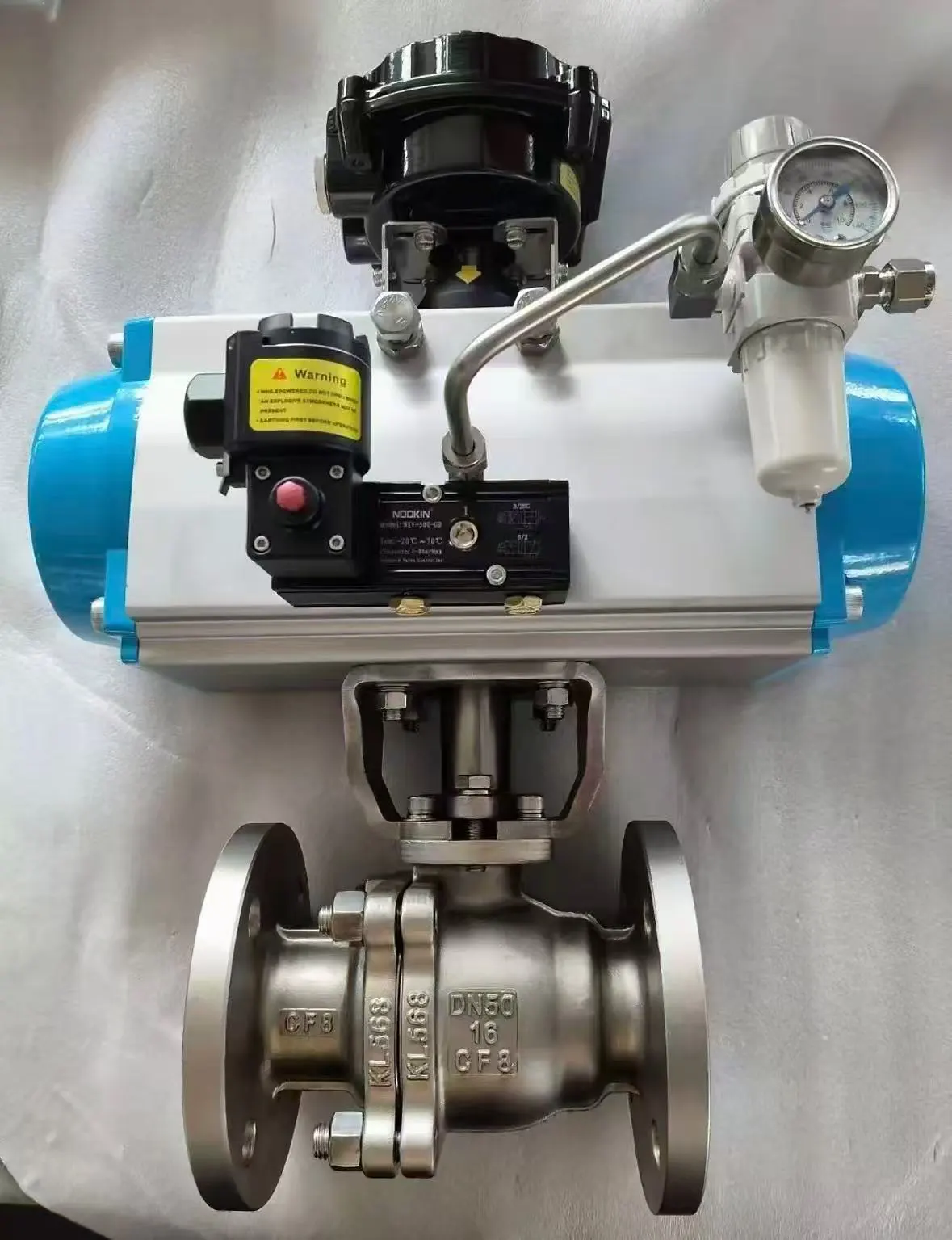

Pneumatinės pavaros privalumai

Pneumatinis nerūdijančio plieno rutulinis vožtuvas su flanšiniu vožtuvu turi aukščiausios kokybės pneumatinę pavarą, suteikiančią šiuos pagrindinius privalumus:

- Oru varomas 90 laipsnių įjungimo ir išjungimo veiksmas, nereikia rankinio valdymo

-Atraminis solenoidinis vožtuvas, ribinis jungiklis ir PLC jungtis nuotoliniam automatiniam valdymui

- Tinka dideliame aukštyje, uždarose dirbtuvėse ir didelės rizikos cheminių medžiagų aikštelėse, kad būtų išvengta rankinio saugos pavojų

- Jautri ir stabili perjungimo funkcija, pritaikyta dažniems automatizuotų gamybos linijų įjungimo ir išjungimo ciklams

Standartinio flanšinio sujungimo privalumai

Standartinė pramoninė flanšinė jungtis suteikia:

- Tvirtas tvirtinimas, puikus sandarumas ir stipri slėgis, skirta sunkiems vamzdynams

- Lengvas išlyginimas ir surinkimas naudojant standartinius vamzdžių flanšus montuojant vietoje

-Patogus išmontavimas, patikra ir priežiūra vėlesnio vamzdyno kapitalinio remonto metu

-Visos angos vidinė konstrukcija sumažina srauto pasipriešinimą, sumažina slėgio nuostolius ir garantuoja sklandų terpės perdavimą

- Visiškai suderinamas su pagrindiniais tarptautiniais pramoninių vamzdynų standartais

Optimizuota profesionali sandarinimo struktūra

Optimizuotos šio pneumatinio flanšinio rutulinio vožtuvo sandarinimo detalės užtikrina:

- Aukštos kokybės PTFE sėdynė su savaime sutepančia ir mažos trinties savybe, sklandžiu perjungimu be braižymo šerdies

- Geresnis sandarinimo efektas esant vardiniam slėgiui, kompensuojant nedidelį susidėvėjimą dėl ilgo veikimo

- Apsaugos nuo išpūtimo stiebo konstrukcija kartu su kelių sluoksnių sandarikliu, neleidžiančiu koteliu išstūmimo ir nedidelio išorinio nuotėkio

- Poliruotas plūduriuojantis rutulinis šerdis užtikrina tikslų montavimą su sėdynėmis, kad būtų patikimai dvikryptis sandarus skysčio ir dujų uždarymas

Pasirenkami pavaros saugos režimai

Keli pavaros variantai atitinka skirtingus vietos saugos reikalavimus:

- Dvigubo veikimo pneumatinė pavara: greitas ir subalansuotas atidarymo uždarymas bendram automatiniam valdymui

- Spyruoklinio grąžinimo pneumatinė pavara: automatiškai atstatoma į visiškai atidarytą / visiškai uždarytą padėtį, kai sugenda oro tiekimas, kad būtų išvengta terpės perpildymo ir cheminių ir naftos dujų linijų įrangos pažeidimų

- Kieto anoduoto aliuminio pavaros korpusas, lengvas, atsparus dilimui dulkėtoje ir drėgnoje dirbtuvių aplinkoje

- ISO 5211 standarto tvirtinimo padėklas, skirtas lengvai suderinti su solenoidiniais vožtuvais, eigos jungikliais ir padėties reguliatoriais

Techninės specifikacijos

Standartiniai parametrai

Dydis: DN15-DN200 (įprastos atsargos)

Slėgio įvertinimas: PN16 / PN25 / PN40 / PN64 / PN100

Medžiaga: SS304, SS316 nerūdijantis plienas

Tipas: pneumatinis nerūdijančio plieno rutulinis vožtuvas su flanšais

Temperatūros diapazonas: -20°C ~ 180°C (priklausomai nuo sėdynės medžiagos)

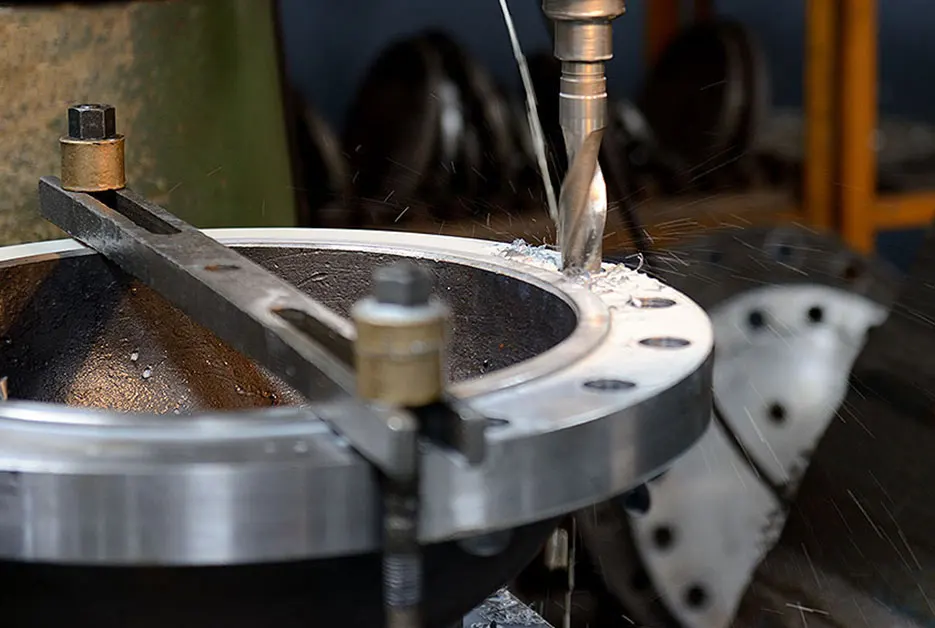

Gamybos procesas

Pneumatinis nerūdijančio plieno flanšinis rutulinis vožtuvas gaminamas naudojant:

- Standartinis nerūdijančio plieno liejimas ir kalimas

- Terminis apdorojimas stabilioms medžiagos savybėms užtikrinti

- Tikslus CNC apdirbimas paviršiams ir flanšų galams sandarinti

- Pilnas surinkimas su apsaugančiu nuo išsipūtimo kotu ir suderinta pneumatine pavara

Veikimo savybės

- Puikus antikorozinis ir antikorozinis veikimas

- Visos angos konstrukcija užtikrina mažą pasipriešinimą srautui

- Dviejų krypčių sandarus skysčių ir dujų išjungimas

- Kelios pavaros saugos parinktys, užtikrinančios apsaugą nuo gedimų

- Atsparus slėgio smūgiui ir vandens plaktuko smūgiui, kurį sukelia staigus srauto pasikeitimas

- Sukurta automatiniam vamzdyno išjungimui ir srauto valdymo paslaugai

Taikymo sritys

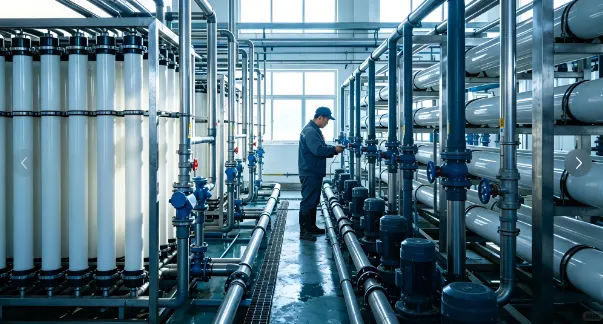

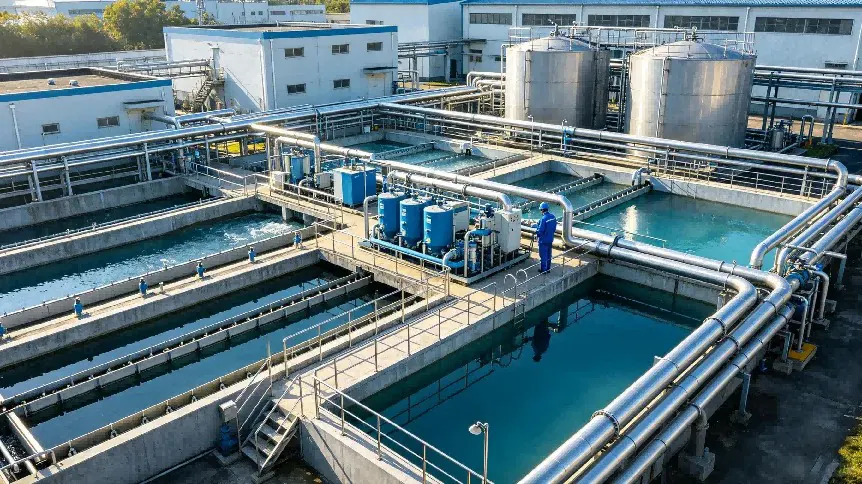

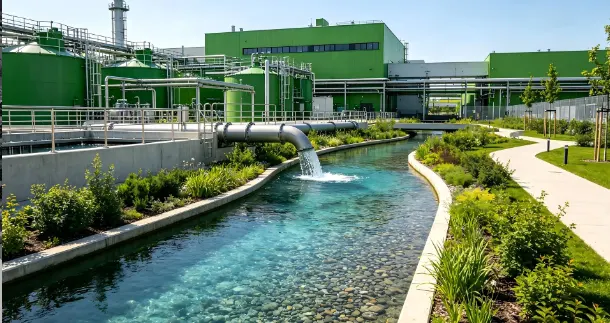

Vandens valymo pramonė

Pneumatinis nerūdijančio plieno flanšinis rutulinis vožtuvas yra plačiai naudojamas:

- Automatizuoti komunaliniai vandens ruošimo įrenginiai

- Cirkuliacinio vandens automatinio valdymo vamzdynai

- Pagalbinės nuotekų tvarkymo sistemos

- Vandens tiekimo automatinių vožtuvų grupės

Chemijos ir naftos dujų pramonė

- Cheminių automatinių procesų vamzdynai

- Nestipriai korozinių skysčių valdymo kilpos

- Naftos dujų apdorojimo automatinis vamzdynas

- Didelės rizikos zonos, nepatogios rankiniam valdymui

Bendrasis pramoninis naudojimas

- Automatizuotas gamybos linijos vamzdynų valdymas

- Uždaros dirbtuvės ir didelio aukščio vamzdynų sistemos

- Naujų automatizuotų vamzdynų tiesimas ir senos aikštelės įrangos renovacija

Kokybės ir projektų viešųjų pirkimų palaikymas

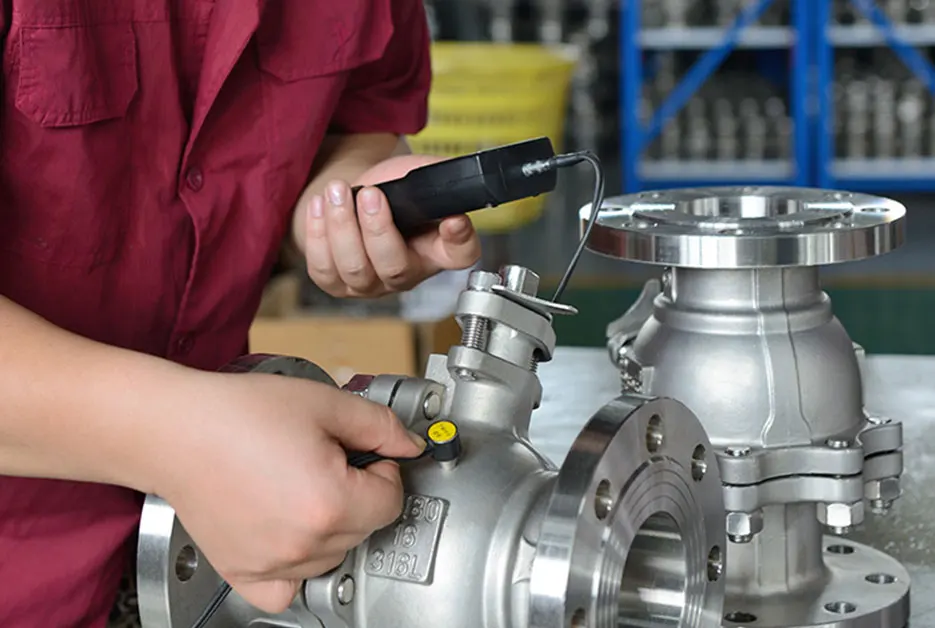

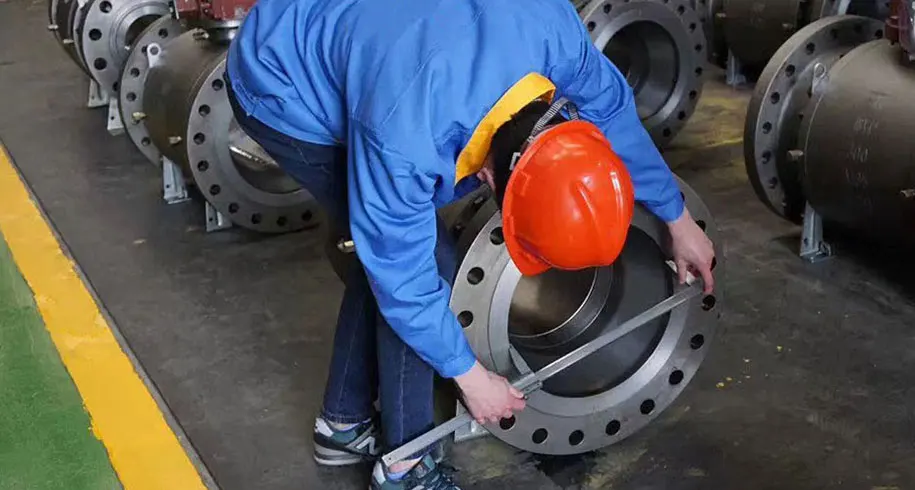

Kaip profesionalus pramoninių vožtuvų gamintojas, turintis CE, ISO ir API sertifikatus, kiekvienas pneumatinis nerūdijančio plieno flanšinis rutulinis vožtuvas atlieka griežtus gamyklinius bandymus, įskaitant atsparumo slėgiui bandymą, sandarumo sandarumo bandymą ir išvaizdos patikrinimą. Mūsų visapusiška kokybės kontrolės sistema apima žaliavų patikrinimą, precizinį apdirbimą, profesionalų surinkimą ir gatavo produkto testavimą. Medžiagų bandymų ataskaitos ir patikrinimo dokumentai gali būti pateikti užjūrio projekto peržiūrai, siūlymui ir vietos priėmimui.

Mes palaikome praktines OEM ir ODM pritaikymo paslaugas pagal svetainės darbo temperatūrą, terpės charakteristikas ir vamzdynų standartus. Pritaikomi elementai apima vožtuvo medžiagą, slėgio klasę, sandarinimo medžiagą ir pavaros konfigūraciją. Lankstus MOQ palaiko mažų partijų pavyzdžių užsakymus ir didelio masto inžinerinius masinius pirkimus. Mūsų pneumatiniai nerūdijančio plieno flanšiniai rutuliniai vožtuvai yra eksportuojami į pasaulines rinkas, pelnydami nuolatinį pripažinimą ir ilgalaikį bendradarbiavimą iš viso pasaulio klientų.
