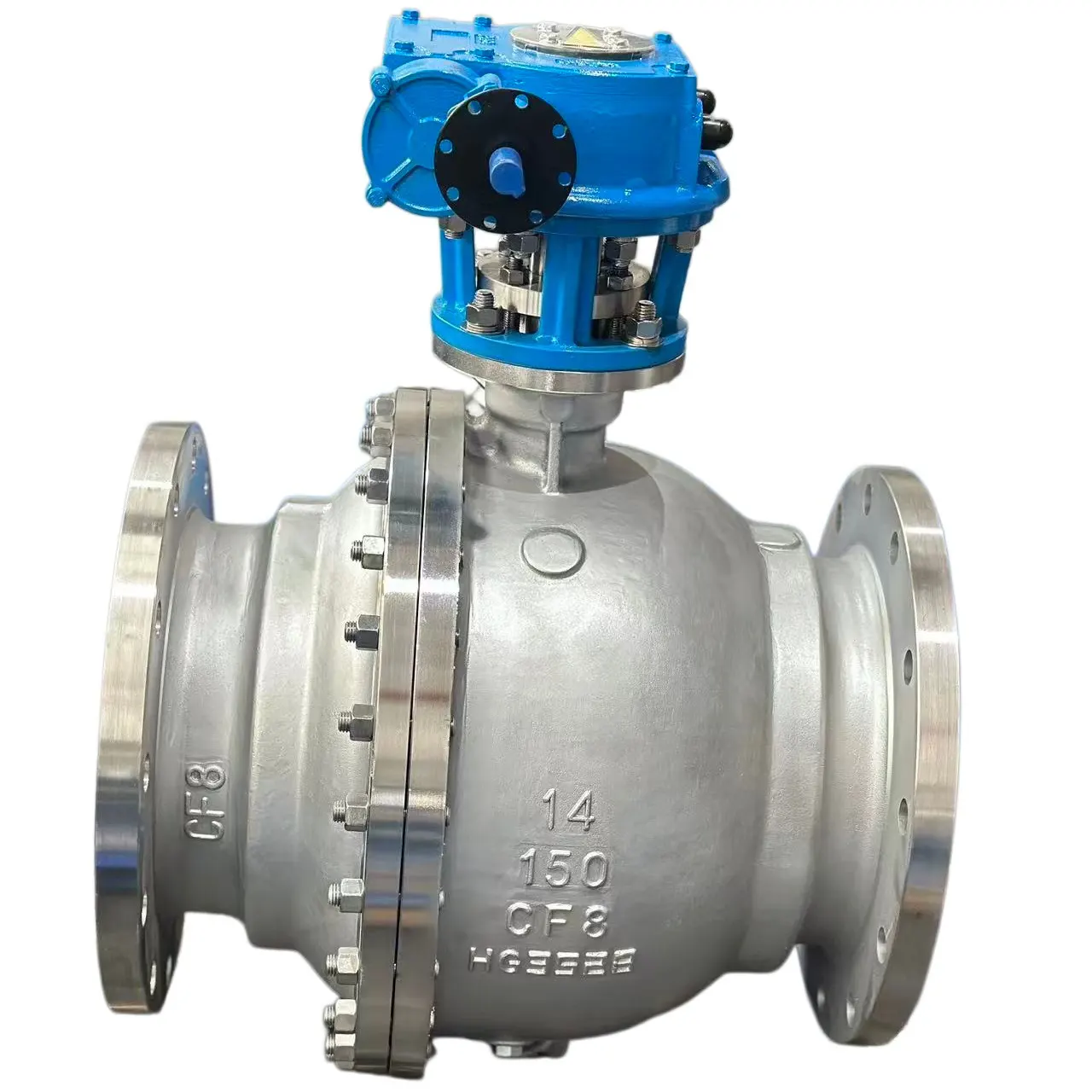

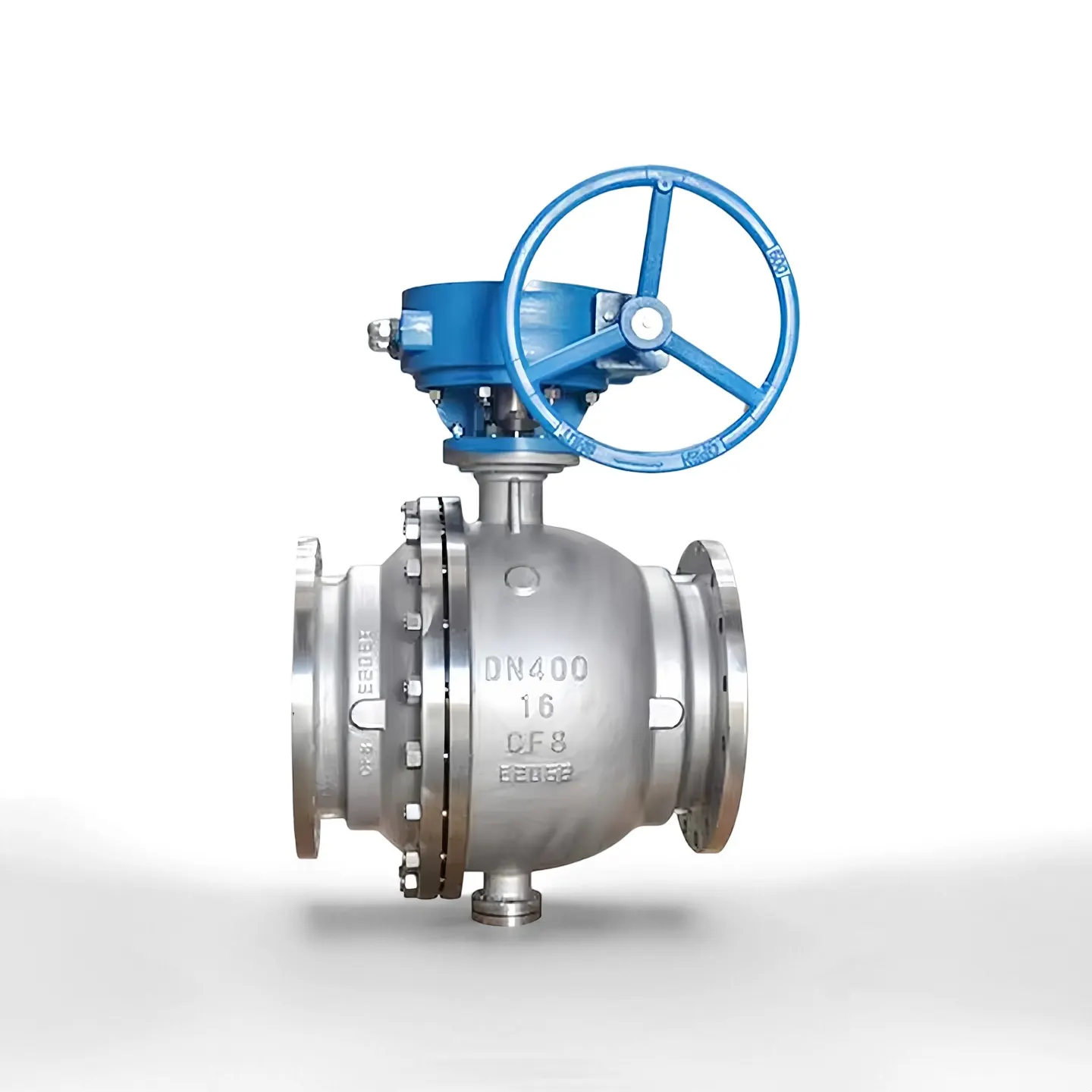

Nerūdijančio plieno fiksuotas rutulinis vožtuvas Kaltuotas flanšinis rutulinis vožtuvas

Produkto savybės

- Ant kamieno pritvirtinta fiksuota rutulinė konstrukcija, tinkama didelės skylės ir aukšto slėgio darbo sąlygoms.

- Kaltinis vožtuvo korpusas iš tankios medžiagos, didelio mechaninio stiprumo ir geros antikorozinės savybės.

- Pilnas prievado dizainas, mažas srauto pasipriešinimas, didelis srauto pajėgumas, patogus vamzdynų valymui.

- Spyruoklinė plūduriuojanti sėdynė užtikrina dviejų krypčių sandarų uždarymą ir mažą nuotėkio greitį.

- Antistatinio ir ugniai atsparaus stiebo konstrukcija, atitinkanti API 607.

- Savaime atsipalaiduojanti sėdynė, skirta nenormaliam ertmės viršslėgiui, siekiant pagerinti darbo saugumą.

- Mažas darbinis sukimo momentas, palaiko dažnus atidarymo-uždarymo ciklus, kad būtų užtikrintas ilgalaikis stabilus aptarnavimas.

Pagrindiniai atributai

Produkto struktūra

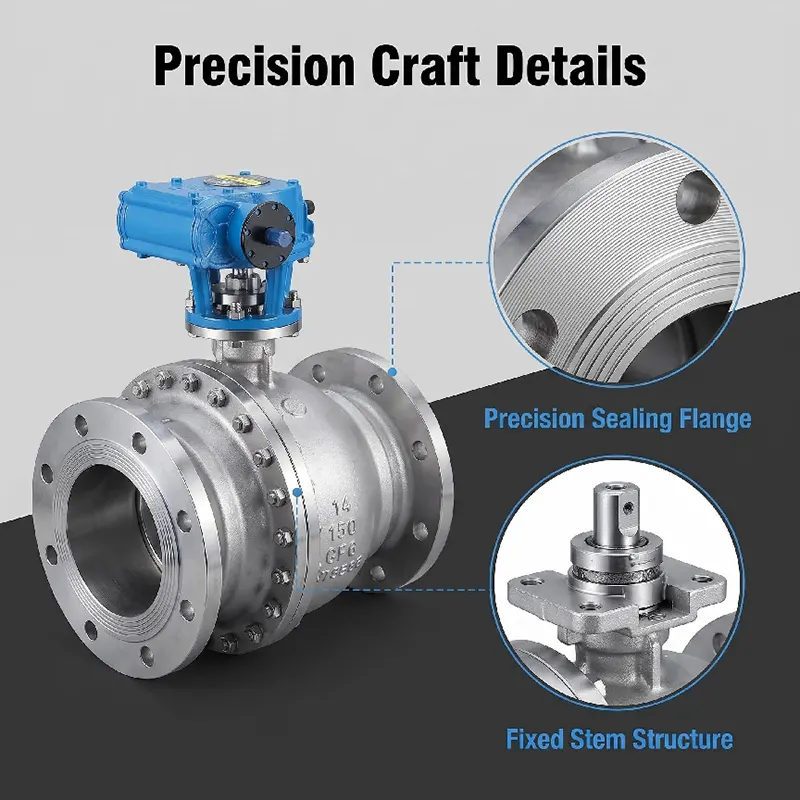

Tai nerūdijančio plieno fiksuoto rutulinio vožtuvo kaltinis flanšinis rutulinis vožtuvas. Rutulys remiamas viršutine ir apatine svirties velenais, o ne plūduriuojant sėdynės jėga. Pagrindiniai komponentai yra kaltinis vožtuvo korpusas, gaubtas, fiksuotas rutulys, viršutinės ir apatinės spyruoklių velenai, spyruoklinės plūduriuojančios sėdynės, stiebas, apsaugantis nuo išsipūtimo, flanšinių jungčių galai ir ISO 5211 viršutinė pavarų tvirtinimo padėklė. Dvigubo blokavimo ir išleidimo funkcija gali būti teikiama pagal pageidavimą. Flanšo paviršiaus parinktys: RF, RTJ.

- Vožtuvo korpusas / gaubtas: kaltas nerūdijantis plienas A182 F304 / A182 F316L

- Kamuolys: kaltas nerūdijantis plienas, padengtas kietu chromu arba su kietu stelitu

- Kotas: A182 F316 nerūdijantis plienas

- Sėdynės sandariklis: PTFE / RPTFE minkštam sandarinimui; Stellite 6 kieto lydinio metalo kietam sandarinimui

- Tarpiklis ir O žiedas: FKM, PTFE, pritaikyti skirtingoms temperatūroms

- Varžtai: B8 / B8M nerūdijančio plieno varžtai

Slėgio ir temperatūros diapazonas

- Slėgio klasė: PN16-PN100, 150 klasė - 2500 klasė

- Darbo temperatūra:

• Minkšto sandarinimo versija: -29 ℃ ~ +200 ℃

•Metalinė tvirto sandarinimo versija: -29℃ ~ +425℃

-Test Standard: API 598, apvalkalo bandymas 1,5 karto vardinis slėgis; sėdynės bandymas 1,1 karto vardinis slėgis

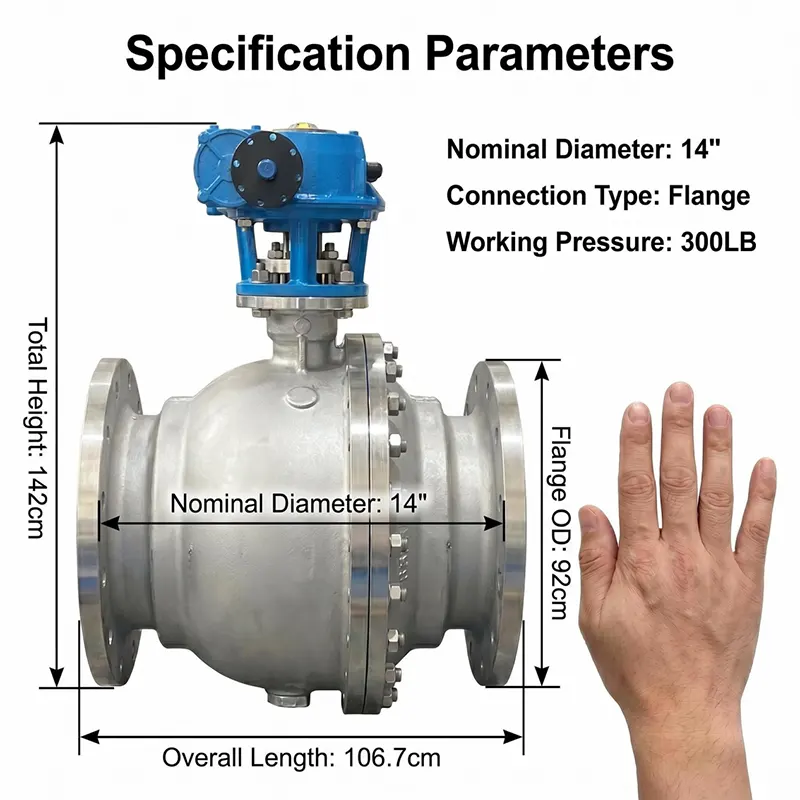

- Dydžių diapazonas: DN50-DN600 (NPS2"-NPS24")

Operacijų tipai

-Rankinis: sliekinės pavaros operatorius, skirtas dideliam sukimo momentui

- Pneumatinė: vieno / dvigubo veikimo pneumatinė pavara, su galios jungikliu ir solenoidiniu vožtuvu

-Elektrinė: įjungimo-išjungimo tipo arba moduliuojanti elektrinė pavara, skirta nuotoliniam automatiniam valdymui

- Pagal specialų užsakymą galima įsigyti hidraulinį / elektrohidraulinį valdymą

Visos pavaros atitinka ISO 5211 montavimo platformą.

Programos

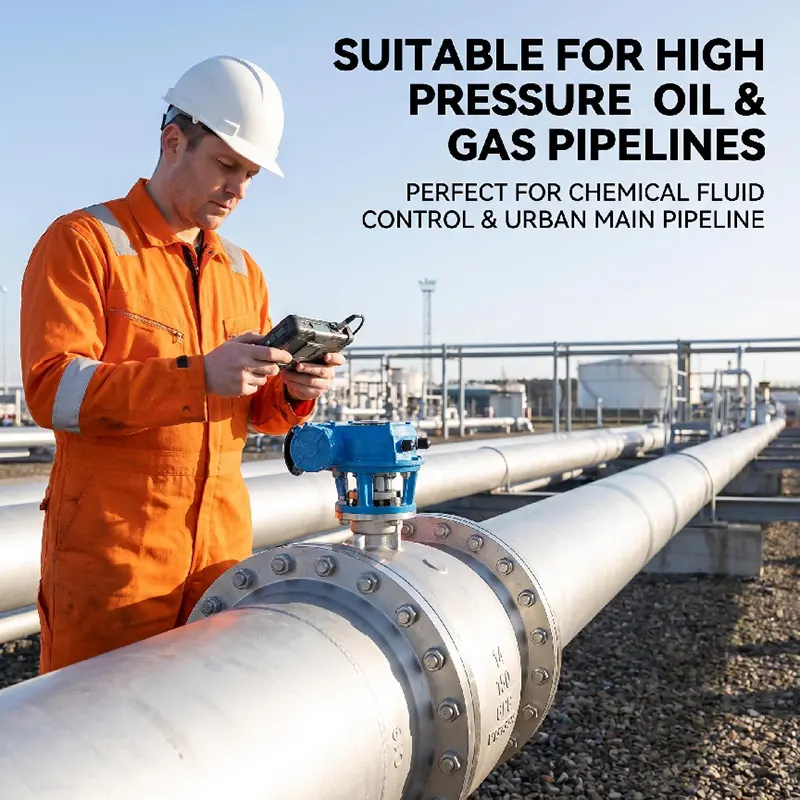

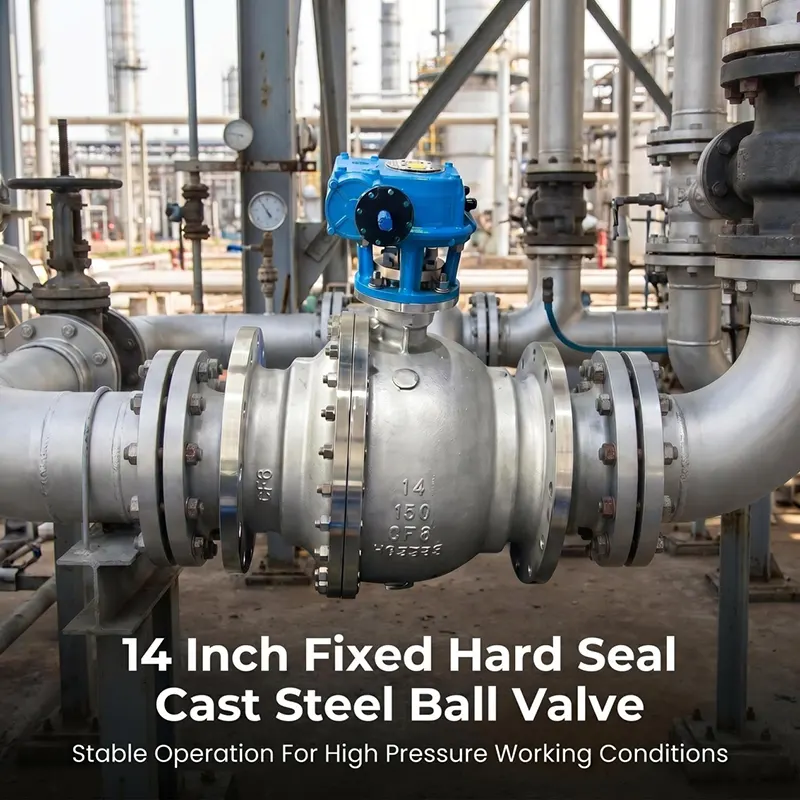

Plačiai naudojamas skystų, dujų ir korozinių medžiagų įjungimui ir izoliavimui. Daugiausia naudojamas naftos ir dujų tolimojo susisiekimo vamzdynuose, naftos chemijos gamyklose, chemijos perdirbimo, energijos gamybos, vandens valymo, SGD ir kituose sunkiųjų pramonės projektuose.

Kodėl verta rinktis mūsų nerūdijančio plieno fiksuotą rutulinį vožtuvą, kaltinį flanšinį rutulinį vožtuvą?

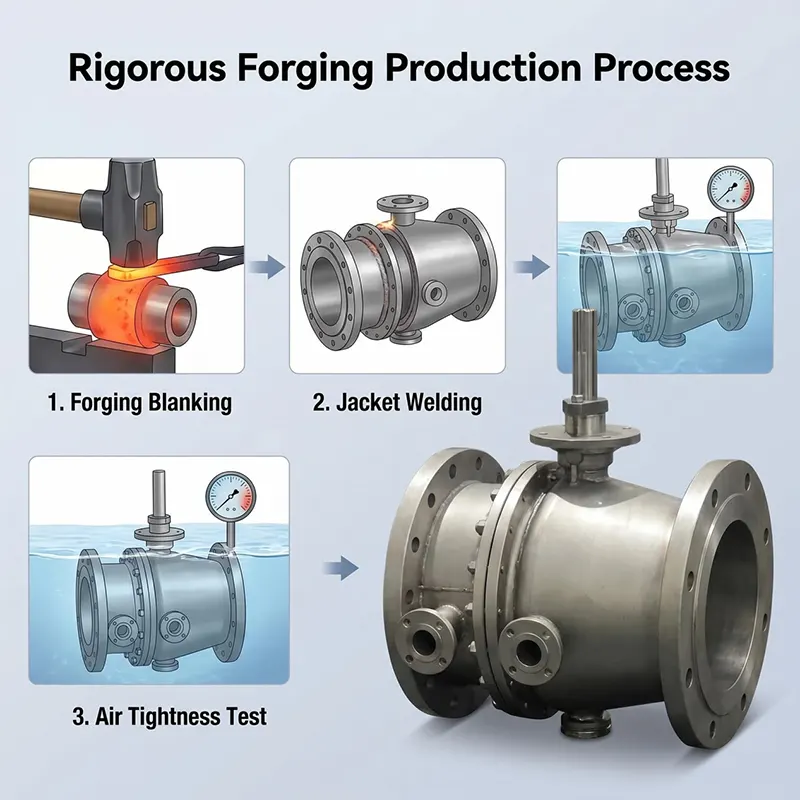

1. Taikyti visą kalimo procesą, vidinė medžiaga kompaktiška be liejimo poringumo defektų, pritaikyti didelio slėgio didelio našumo vamzdynui.

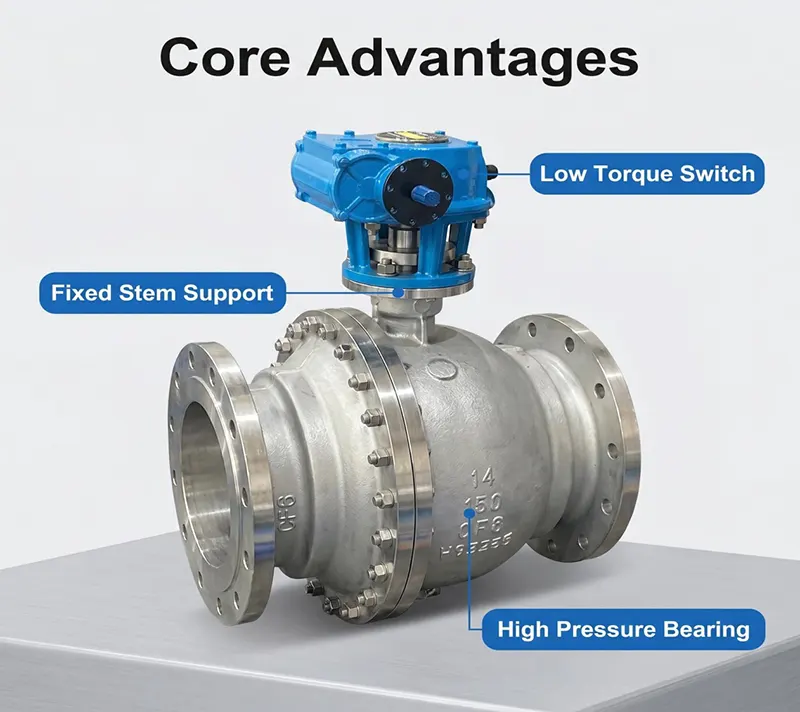

2. Sujungimo fiksuoto rutulio konstrukcija labai sumažina veikimo sukimo momentą esant didelio dydžio aukšto slėgio darbo sąlygoms.

3. Griežtas medžiagų įvežimo patikrinimas, kiekvienas vožtuvas prieš pristatymą praeina visą hidrostatinį ir dujų lizdo sandarumo testą.

4. Palaikykite dvi versijas su minkštu sandarikliu ir metaliniu kietu sandarikliu, kad atitiktų skirtingus temperatūros ir vidutinius poreikius.

5. Mes siūlome visą jūsų projekto techninę pagalbą, brėžinių peržiūrą ir patarimus po pardavimo.

Pirkimo vadovas

Siunčiant užklausą pateikite žemiau pateiktą informaciją:

1. Vardinis dydis ir slėgio klasė

2. Darbo terpė, faktinė darbo temperatūra

3. Sandarinimo tipas: minkštas sandariklis arba metalinis kietas sandariklis

4. Veikimo tipas (sliekinė pavara / pneumatinė / elektrinė ir tt)

5. Standartinis flanšo ir flanšo paviršiaus tipas (RF / RTJ)

6. Specialus reikalavimas: saugus ugniai, DBB funkcija, antikorozinis apdorojimas ir kt.

Mūsų inžinierius pateiks tinkamą pasiūlymą pagal jūsų darbo sąlygas.

Pakavimas ir siuntimas

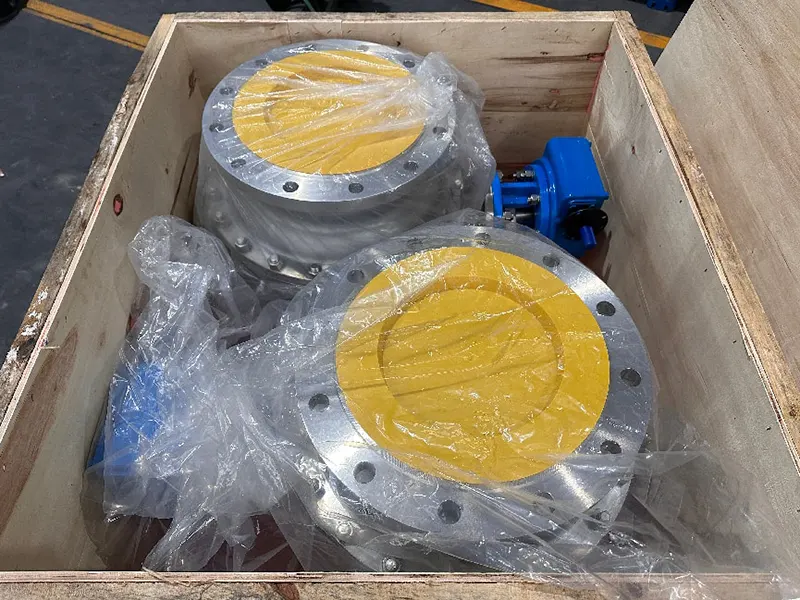

Kiekvienas vožtuvas bus išvalytas ir apsaugotas prieš pakuojant. Vožtuvų angos užsandarintos plastikiniais dangteliais, kad vidinė ertmė būtų švari. Vožtuvai supakuoti į tvirtas faneros dėžes, tinkamas gabenti jūra. Mes palaikome EXW, FOB, CIF, DAP ir kitas prekybos sąlygas. Prekės gali būti pristatomos į nurodytą jūrų uostą arba sandėlį.

OEM ir ODM

Mes priimame OEM ir ODM užsakymus. Mes galime pritaikyti korpuso medžiagą, sandarinimo medžiagą, flanšo standartą, specialų prailginimo kotą, specialų dažymą ir logotipo žymėjimą pagal kliento brėžinį ar techninius reikalavimus. Lankstus MOQ projektų užsakymams.

Patikra ir bandymai

Kiekvienas vožtuvas prieš išsiunčiant yra patikrinamas pagal API 598 standartą.

- Žaliavų įvežimo patikra: medžiagos cheminės sudėties ir mechaninių savybių patikrinimas, medžiagos atsekamumo įrašas.

- Korpuso hidrostatinis bandymas: 1,5 karto didesnis už vardinį vožtuvo korpuso ir gaubto slėgį.

- Sėdynės sandarumo bandymas: 1,1 karto didesnis nei vardinis slėgis, vandens arba azoto terpė.

- Vizuali apžiūra, matmenų patikra, dažų ir paviršiaus apdailos patikra.

- Kliento prašymu priimtinas trečiosios šalies instituto, pvz., SGS, BV, atliktas liudininkų testas.

- Galima pateikti visą dokumentų rinkinį, įskaitant MTC medžiagų bandymo sertifikatą, hidrobandymo ataskaitą, atitikties sertifikatą.

Montavimo ir priežiūros vadovas

- Prieš montuodami kruopščiai nuvalykite vamzdyną, kad pašalintumėte suvirinimo šlaką, smėlį ir šiukšles, kad nepažeistumėte sandarinimo paviršiaus.

- Sumontuokite vožtuvą teisinga srauto kryptimi, skersai ir tolygiai priveržkite flanšo varžtus.

- Nelaikykite vožtuvo pusiau atviroje padėtyje ilgą laiką sandėliuojant arba dirbant.

- Kad veiktų reguliariai, periodiškai paleiskite visą eigos atidarymo uždarymo ciklą, kad išvengtumėte sandariklio prilipimo.

- Atlikdami įprastinę vietos apžiūrą, patikrinkite flanšinę jungtį, koto sandariklį, ar nėra išorinio nuotėkio.

- Planinio išjungimo metu pakeiskite susidėvėjusias sandarinimo dalis; naudokite savo darbo terpei tinkamą sandarinimo medžiagą.

- Jei yra pavara, reguliariai tikrinkite pavaros sukimo momentą, eigos jungiklio būseną.

Aptarnavimas po pardavimo

-Garantijos laikotarpis: 12 mėnesių garantija, skaičiuojama nuo išsiuntimo datos, nuo gamybos defektų.

-Mes teikiame techninę pagalbą, įskaitant brėžinių peržiūrą, parametrų patvirtinimą ir veikimo gaires.

-Mūsų inžinierių komanda atsako į techninius užklausas per 24 darbo valandas.

-Atsarginių dalių (sėdynų, tarpiklių, stiebo sandarinimo) galima pakartotinai užsakyti.

- Didelės apimties projektų užsakymams gali būti teikiamos techninės konsultacijos vietoje.

Pastaba: Garantija NEGALIMA žalai, atsiradusiai dėl netinkamo įrengimo, netinkamo veikimo ar netinkamos terpės būklės.

Susiję rekomenduojami produktai

- Plaukiojantis rutulinis vožtuvas (2 dalių / 3 dalių nerūdijančio plieno rutulinis vožtuvas)

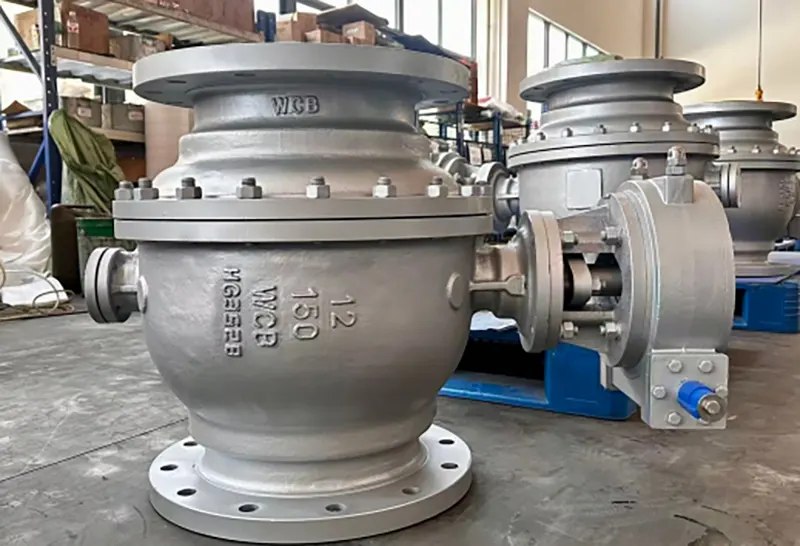

- WCB anglinio plieno fiksuotas rutulinis vožtuvas

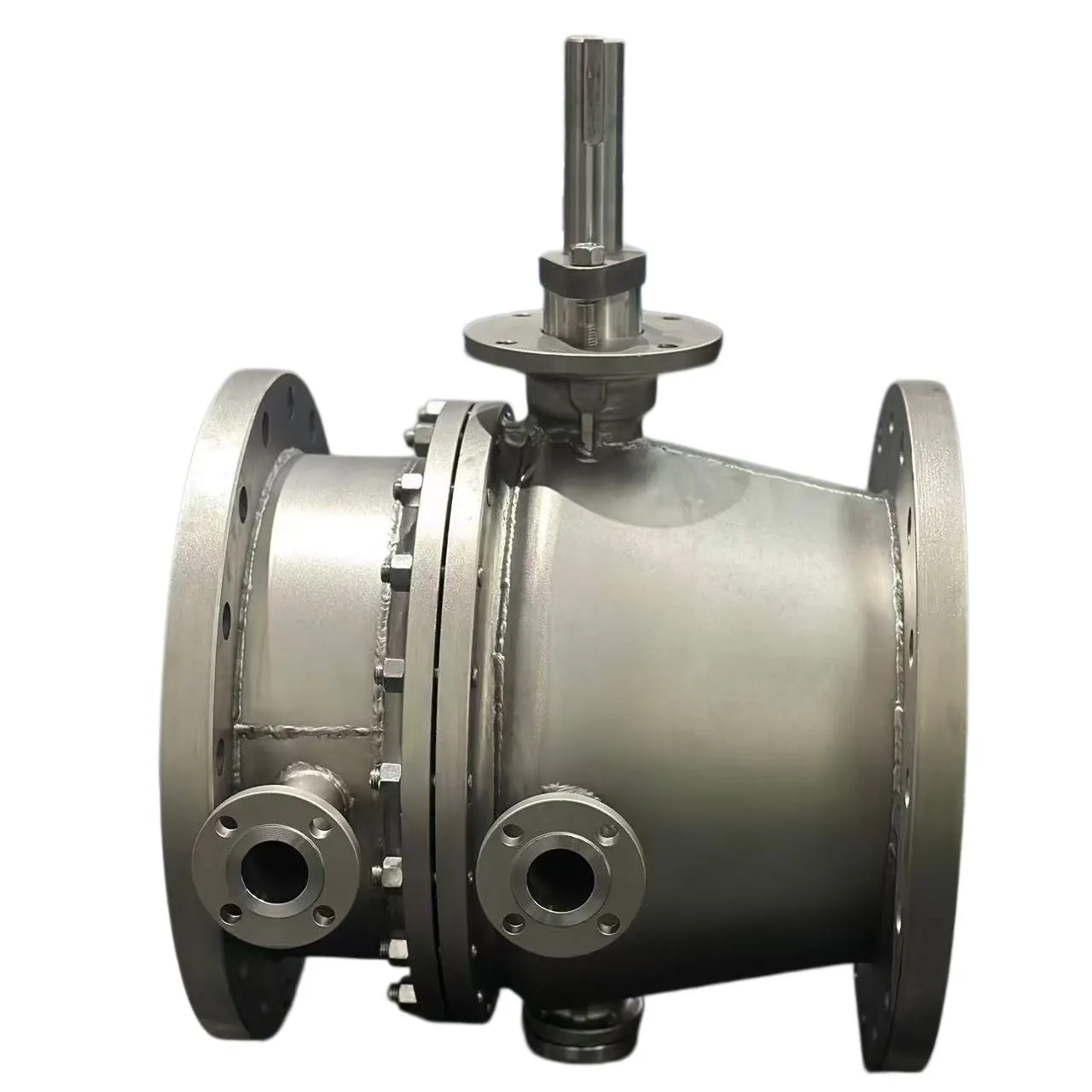

-Svarbu izoliuotas fiksuotas rutulinis vožtuvas, skirtas didelio klampumo terpei

- Rutulinis vožtuvas su pneumatiniu / elektriniu pilnu pavaros komplektu

- Metalinis kieto sandariklio fiksuotas rutulinis vožtuvas, skirtas aukštos temperatūros aptarnavimui

Mūsų gamyklos stiprybė

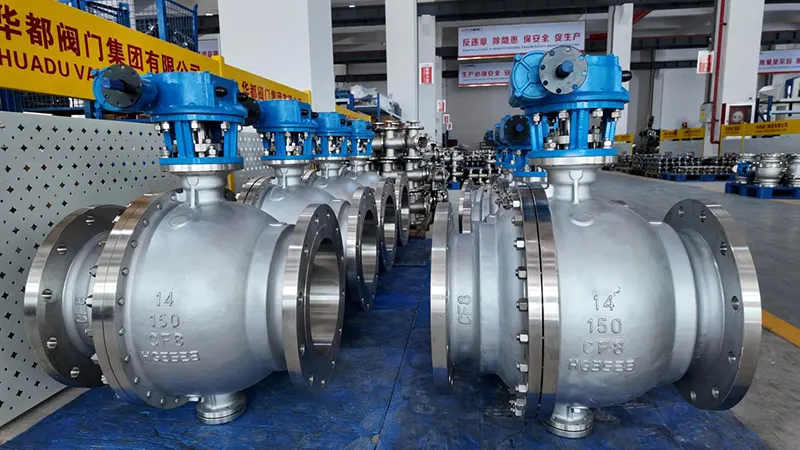

„Huadu Valve Group“ yra Vendžou Kinijoje, kuri specializuojasi pramoninių vožtuvų projektavimo, kalimo, apdirbimo ir surinkimo srityse. Turime visas gamybos linijas, įskaitant kalimo dirbtuves, CNC apdirbimo dirbtuves, surinkimo dirbtuves ir nepriklausomą bandymų laboratoriją. Visi svarbiausi gamybos procesai yra baigti namuose, o ne visiškai perduoti. Turime didelę patirtį vykdant naftos dujų, naftos chemijos ir vandens tiekimo projektų užsakymus užsienyje. Mūsų produktai yra eksportuojami į Pietryčių Aziją, Vidurinius Rytus, Europą ir kitus regionus.

Skambinkite pasiteirauti

Prašome atsiųsti mums savo išsamius darbo sąlygų reikalavimus, įskaitant dydį, slėgį, terpę, temperatūrą, veikimo tipą ir specialius reikalavimus. Mūsų techninė komanda netrukus įvertins ir paruoš jums oficialią citatą. Sveikiname užsakymo pavyzdį ir bendradarbiavimą su dideliu projektu.
