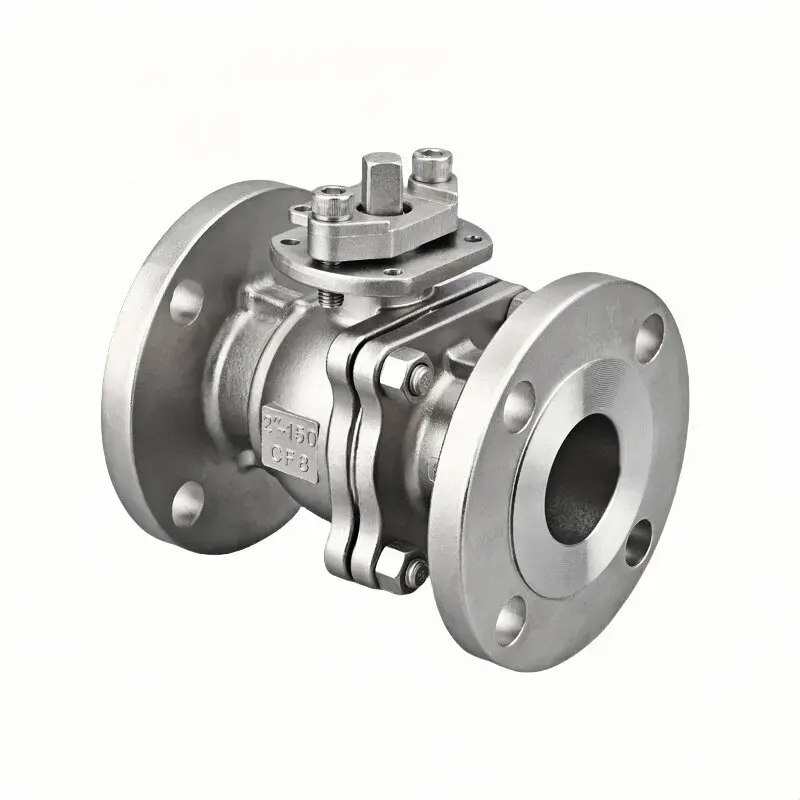

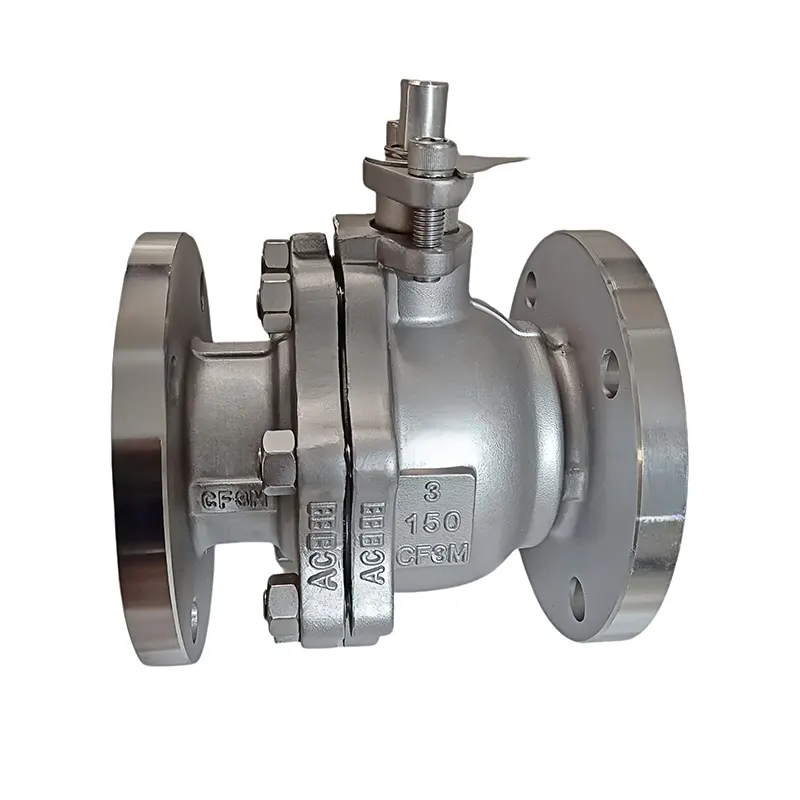

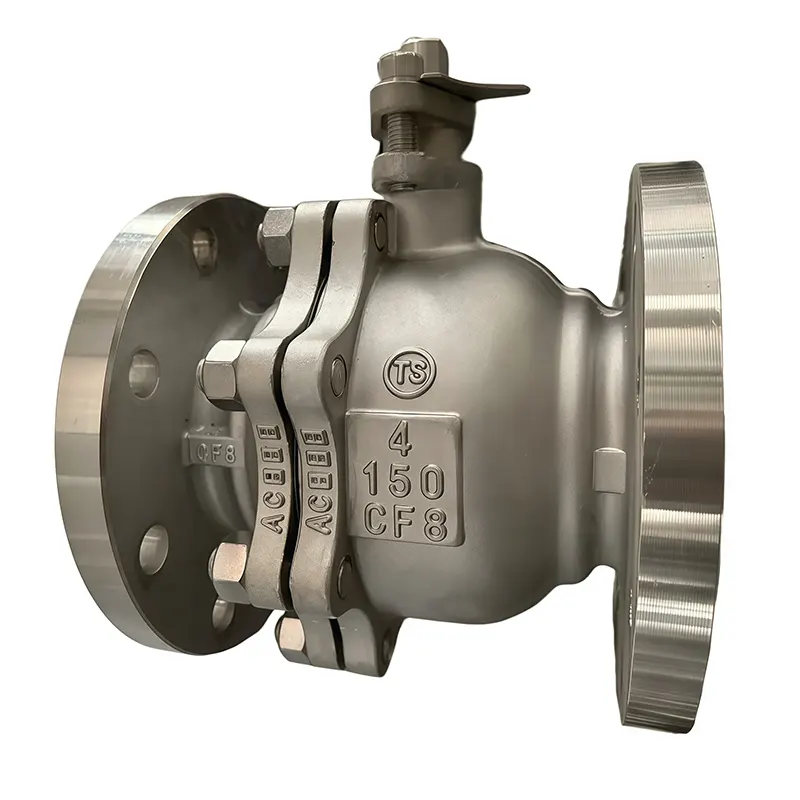

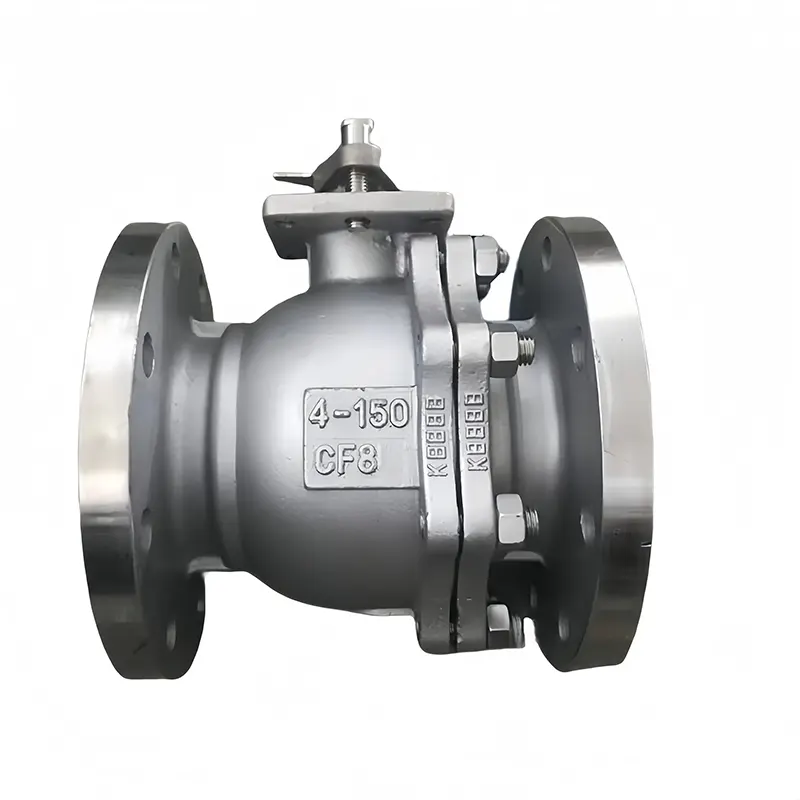

Nerūdijančio plieno rankinis rutulinis vožtuvas

Nerūdijančio plieno rankinis rutulinis vožtuvas yra rankomis valdomas izoliavimo ir reguliavimo vožtuvas, sukurtas skysčių valdymui vietoje. Pagaminta Huadu Valve gamykloje, ji naudoja aukštos kokybės nerūdijantį plieną, kad būtų galima susidoroti su įvairiomis neekstremaliomis pramoninėmis darbo terpėmis.

Jis plačiai naudojamas vandens perdirbimo, lengvosios chemijos, maisto farmacijos, pakrančių jūrų ir bendrųjų gamyklų vamzdynuose, kur labai vertinama higiena, apsauga nuo rūdžių ir veikimas be energijos.

Šis rankinis rutulinis vožtuvas palaiko pastovų veikimą net ir nuolat cikliškai eksploatuojant sudėtingose ​​gamyklos aplinkose.

Pagrindiniai atributai

Žaliavų ir konstrukcijų pranašumai

Kodėl nerūdijantis plienas išsiskiria vožtuvų korpusais

Mūsų rankinis rutulinis vožtuvas yra kaltas / išlietas iš kruopščiai atrinkto SS304 ir SS316 nerūdijančio plieno (CF8 / CF8M liejimo klasės).

Vietoj paprasto anglinio plieno, nerūdijantis plienas suteikia būdingą atsparumą rūdims, oksidacijai ir nestipriai cheminei atakai. Dėl to jis idealiai tinka drėgnoms gamykloms, pakrantės įrenginiams ir šiek tiek koroziniams proceso skysčiams.

Išplėstinė vieno gabalo formavimo technika pašalina paslėptus vidinius trūkumus, pvz., skyles ar smėlio intarpus. Pagamintas korpusas užtikrina tvirtą mechaninį stiprumą, gerą atsparumą smūgiams ir stabilią slėgio laikomąją galią. Ilgalaikis eksploatavimas lengvai nesukels kūno deformacijos ar sąnarių nutekėjimo, todėl sumažės jūsų bendros augalų priežiūros išlaidos.

SS316 variantas puikiai tinka, kai yra chlorido arba druskos turinčių skysčių. Standartinėms vandens, oro ir dujų komunalinėms paslaugoms SS304 išlieka subalansuotas, biudžetą taupantis pasirinkimas daugeliui užsienio pirkėjų.

Standžiųjų žaliavų patikrinimas

Kiekviena gaunama medžiagų partija yra laboratoriškai patikrinta, siekiant užtikrinti:

- Cheminė sudėtis griežtai atitinka SS304 / SS316 / CF8 / CF8M specifikacijas

- Nėra perdirbtos arba prastesnės pakaitinės medžiagos

- Nuoseklios mechaninės savybės, kad būtų galima susidoroti su realiomis svetainės sąlygomis

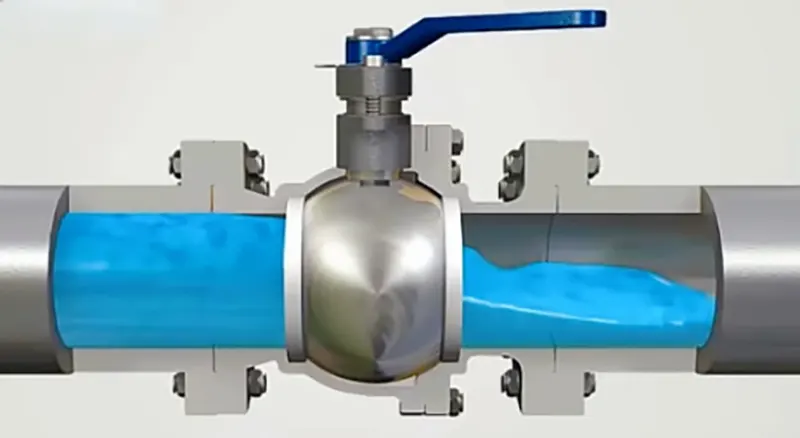

Plaukiojantis rutulys, rankinis architektūros kraštas

Mes taikome patikrintą plūduriuojančio rutulio principą, suporuotą su žmogui patogia rankine svirtimi, sukurtą taip, kad svetainė būtų naudojama realiame pasaulyje:

- Visiškai rankinis valdymas: nereikia elektros, nereikia oro tiekimo; išvengsite papildomos pagalbinės įrangos ir susijusių gedimų rizikos

- Paprastas montavimas, intuityvus valdymas ir mažas kliūtis atliekant techninę priežiūrą

-Optimizuotas viso angos srauto kelias sumažina srauto turbulenciją, todėl užtikrina sklandų terpės pralaidumą be nereikalingo slėgio kritimo

- Tiksliai suderintos PTFE sėdynės ir poliruotas plūduriuojantis rutulys užtikrina sandarų uždarymą nominalios slėgio temperatūros ribose

- Lauke pasirenkama užrakinama rankena riboja atsitiktinį sukimąsi, efektyviai apsaugodama nuo netyčinio netinkamo darbo vietos personalo

-Sukurta visiškai atvirai / visiškai uždarai izoliacijai; nerekomenduojama ilgai drosuoti pusiau atviroje padėtyje.

Lanksčios įvairių vamzdynų prijungimo parinktys

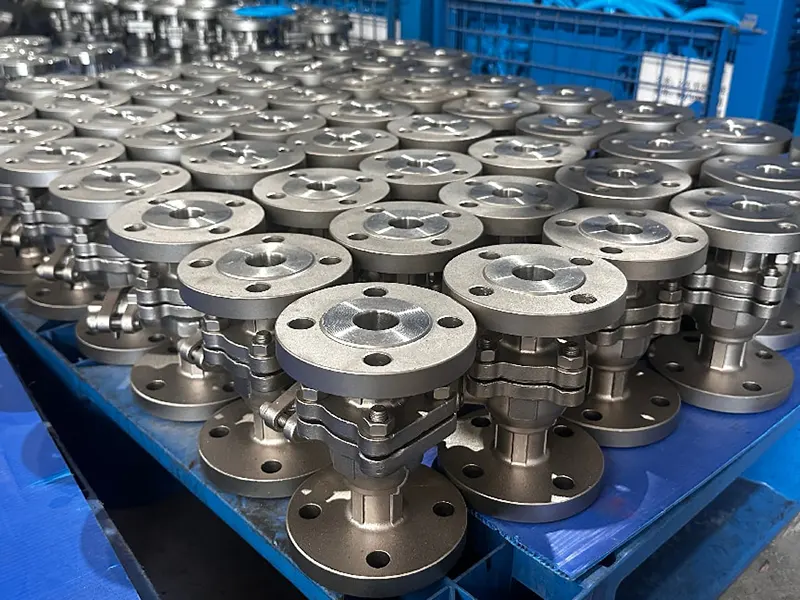

Siūlomos kelios galų konfigūracijos: srieginiai galai, flanšiniai galai, sanitarinės greito spaustuko jungtys.

- Platus dydžio spektras, apimantis 1/2" iki 4 colių, suderinamas su keliomis slėgio klasėmis

- Vienodai gerai tinka mažų angų prietaisų linijoms ir didelio srauto pagrindinio vamzdyno izoliacijai

- Pagaminta pagal ASME B16.34 standartą, gali būti keičiama į pagrindinius pasaulinius vamzdynų išdėstymus

- Mūsų inžinierių komanda gali įvertinti klientų brėžinius ir sukurti pritaikytus sprendimus nestandartinių matmenų reikalavimams.

Gerai apgalvota sandarinimo sistema

Sandarinimo mazgas pritaikytas ilgalaikiam lauko patvarumui:

- Savaime sutepianti PTFE sėdynė sumažina trintį svirties sukimosi metu, apsaugodama blizgantį rutulio paviršių nuo nusidėvėjimo

- Dviejų krypčių sandarus vandens, alyvos, dujų ir silpnai korozinių proceso skysčių uždarymas

- Optimizuotas koto sandarinimo išdėstymas slopina nepastovų nuotėkį išilgai vožtuvo veleno

- Apsauga nuo užsiteršimo ir nuosėdų, išsaugo vidutinę švarą, puikiai atitinka higieninius gamybos scenarijus.

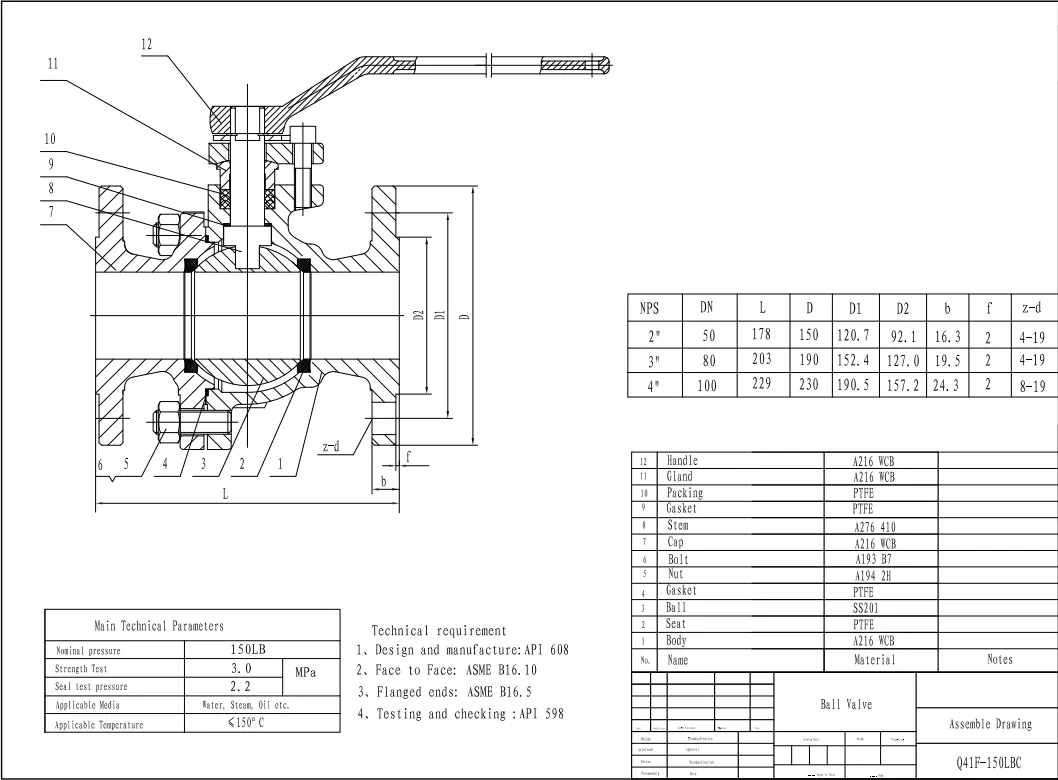

Techninės specifikacijos

Standartiniai parametrai

Dydis: 1/2"-4" (galimos prekės sandėlyje)

Slėgio klasė: PN16 / PN25 / PN40 / PN64 / PN100

Korpuso medžiaga: SS304(CF8), SS316(CF8M)

Vožtuvo tipas: nerūdijančio plieno rankinis rutulinis vožtuvas

Sujungimo forma: Srieginis / Flanšinis / Sanitarinis gnybtas

Darbinė temperatūra: -20°C ~ 180°C (priklauso nuo sėdynės sudėties)

Gamybos darbo eiga

Mūsų nerūdijančio plieno rankinis rutulinis vožtuvas atlieka visus gamybos etapus:

- Nerūdijančio plieno tikslus liejimas / kalimas

-Šiluminis apdorojimas, siekiant stabilizuoti medžiagos mechanines savybes

- CNC didelio tikslumo rutulinio, sandarinimo paviršių ir jungiamųjų galų apdirbimas

-Visas įrenginio surinkimas su rankine svirtimi; užrakinama rankena montuojama pagal pageidavimą

Pagrindiniai našumo akcentai

- Išskirtinis atsparumas rūdims ir korozijai

- Viso angos konstrukcija užtikrina minimalų slėgio nuostolį

- Patikimas dvikryptis sandarus uždarymas skysčiams ir dujoms

- Rankinis valdymas be galios, didelis pritaikymas vietoje

- Rankenos fiksavimo priedas, skirtas išvengti netinkamo veikimo

- Atitinka ASME B16.34 tarptautines vamzdynų normas

Taikymo sritys

Vandens valymo sektorius

Nerūdijančio plieno rankinis rutulinis vožtuvas plačiai naudojamas:

-Komunalų vandentiekio ir valymo vamzdynų tinklai

-Cirkulinio vandens ir nuotekų pagalbinės grandinės

-Švaraus vandens vamzdyno izoliavimo ir perjungimo taškai

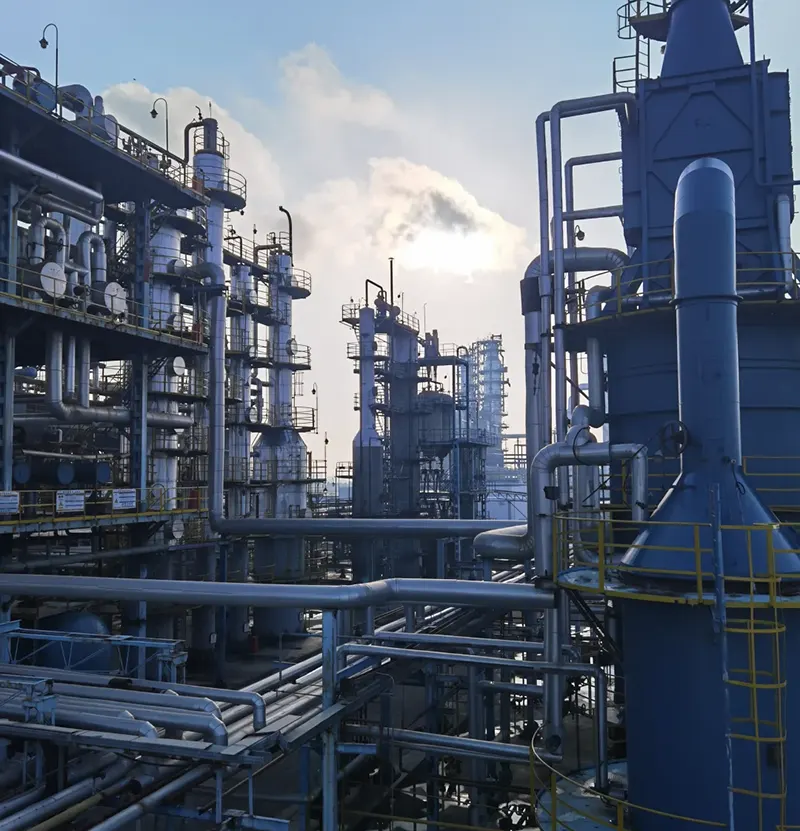

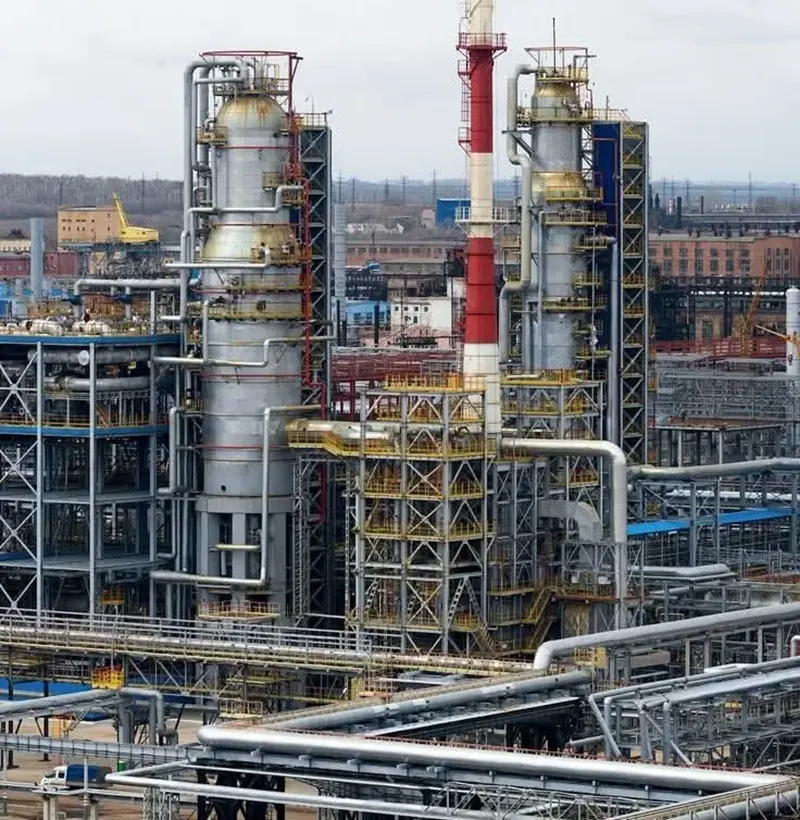

Chemijos ir naftos chemijos sektorius

- Bendrieji lengvojo cheminio proceso vamzdynai

- Nestipriai korozinių skysčių valdymo kilpos

- Naftos chemijos gamyklų pagalbiniai vamzdynų tinklai

Maisto gėrimų ir farmacijos sektorius

- Maisto ir gėrimų gamybos linijų sanitariniai vamzdynai

- Proceso vamzdynai farmacijos dirbtuvėse

- Higieninis skysčių perpylimas, kai būtinas be užteršimo

Jūrų ir bendrieji pramonės scenarijai

- Pakrantės pakrantės ir netoli kranto jūrinių vamzdynų sistemose

- Pagalbinės kilpos valdymas inžinerinių rangovų aikštelių projektams

- Greitai judančios atsarginės atsargos vietiniams platintojams ir gamyklos kapitalinio remonto darbams

Darbo vietoje patarimai ir pasaulinis projektų palaikymas

Kad eksploatavimo laikas būtų kuo ilgesnis: prieš montuodami vamzdynuose išvalykite suvirinimo šlaką ir kietas šiukšles. Netaikykite žiaurios jėgos rankos svirties. Periodiškai atlikite pilną eigos ciklą, kad po ilgo statinio budėjimo režimo tarpiklis nepriliptų. Nedidelį koto nuotėkį galima pašalinti šiek tiek pakoregavus sandariklį. Įtraukite jungtis ir rankenos būseną į įprastus augalų patikrinimo ciklus.

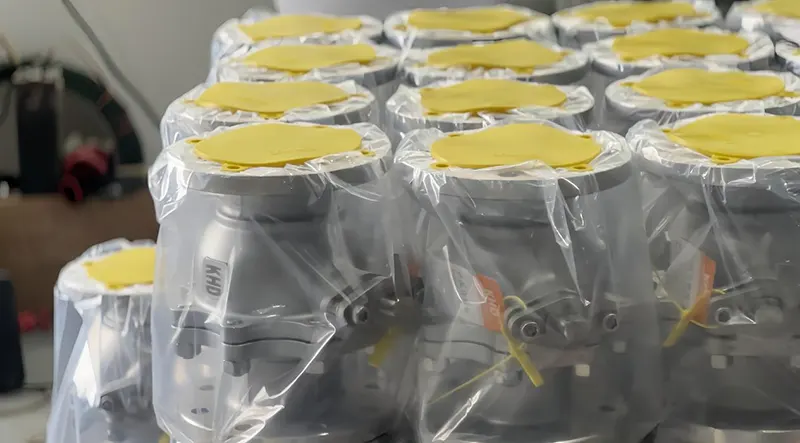

Kadangi yra API, ISO, CE sertifikuotas vožtuvų gamintojas, kiekvienas įrenginys prieš išsiuntimą praeina slėgio bandymą, nuotėkio bandymą ir vizualinį patikrinimą. Mūsų visa kokybės kontrolės darbo eiga apima žaliavų patikrinimą, tikslų apdirbimą ir gatavo produkto patvirtinimą. Medžiagų bandymo sertifikatai gali būti pateikiami teikiant pasiūlymus ir priimant užjūrio projektus.

Galima naudotis lanksčia OEM ir ODM individualia paslauga: palaikomas medžiagų reguliavimas, specialus dydis, paviršiaus apdaila, logotipo graviravimas ir individualių sąlygų optimizavimas. Lankstus MOQ pritaikytas nedideliems pavyzdiniams bandymams ir masiniams didelės apimties projektų užsakymams.

Mūsų nerūdijančio plieno rankiniai rutuliniai vožtuvai įgijo platų rinkos pripažinimą Pietryčių Azijoje, Artimuosiuose Rytuose, Afrikoje, Europoje ir už jos ribų. Dėl nuoseklaus lauko veikimo ir įrodyto ilgalaikio patvarumo sukūrėme tvirtą ilgalaikę partnerystę su platintojais, inžinerijos rangovais ir galutinių įrenginių operatoriais visame pasaulyje. Nesvarbu, ar jums reikia patikimų įrenginių vykdomam projektui įgyvendinti, ar nuolatiniam atsargų papildymui, susisiekite su mūsų komanda. Esame pasirengę dalytis visais techniniais duomenų lapais ir konkurencingomis citatomis, pritaikytomis pagal jūsų poreikius.
