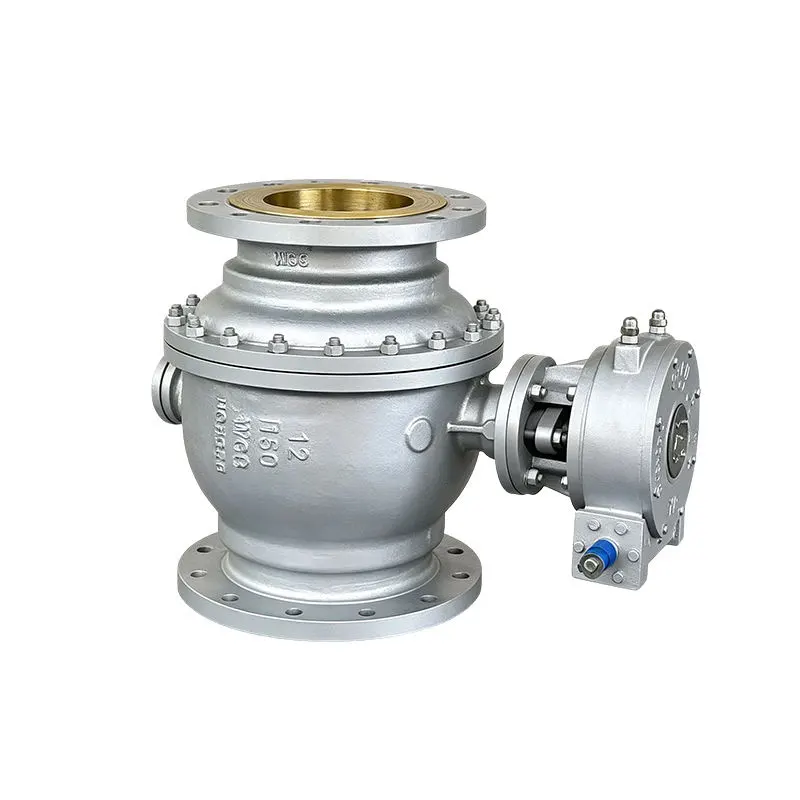

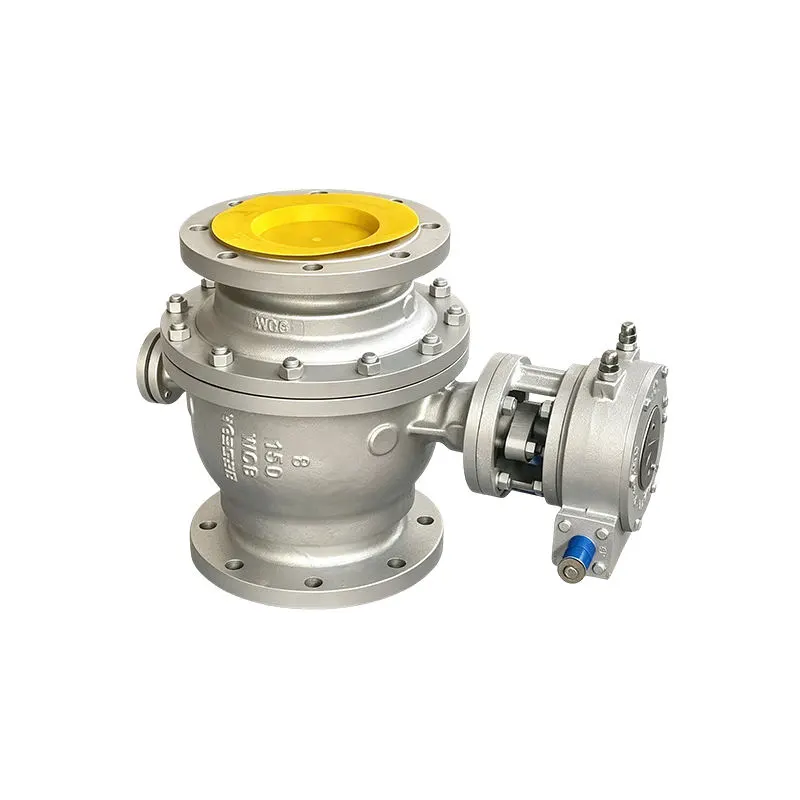

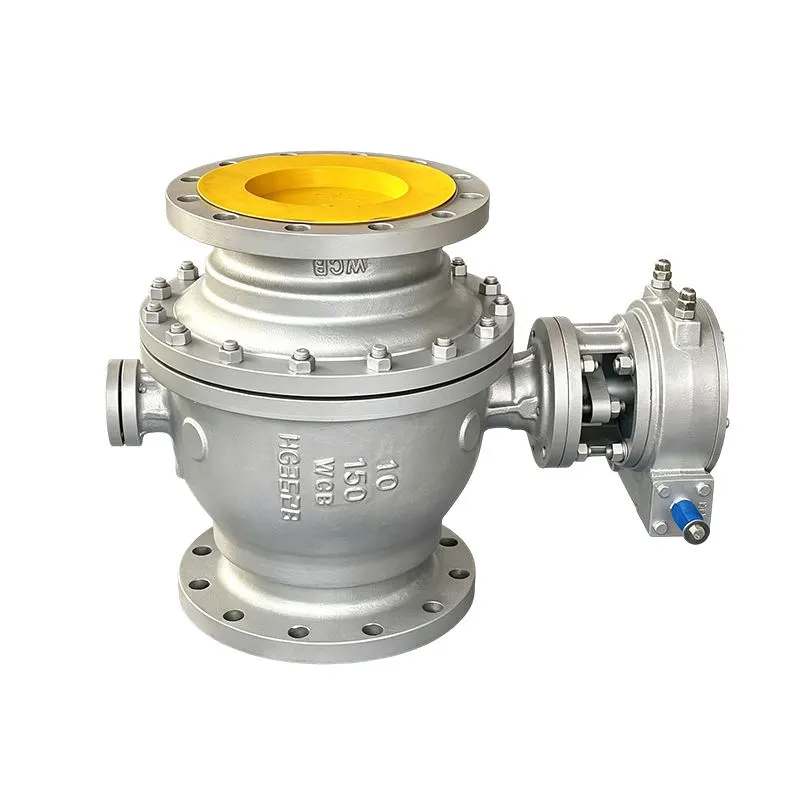

WCB anglies plieno fiksuotas rutulinis vožtuvas

WCB anglinio plieno fiksuotas rutulinis vožtuvas yra didelio našumo pramoninis vožtuvas, skirtas vamzdynų izoliacijai ir srauto valdymui, pagamintas Huadu Valve Group. Jame pritaikytas fiksuoto rutulio dizainas ir A216 WCB anglinio plieno medžiaga, puikiai tinkanti aukšto slėgio kritinėms vamzdynų darbo sąlygoms.

Šis pramoninis vožtuvas patikimai veikia esant nuolatiniam aukšto slėgio ir ilgo ciklo veikimui, plačiai pasirenkamas projektams, kuriuose sandarinimo sauga ir ilgas tarnavimo laikas yra pagrindiniai reikalavimai.

Žaliavų ir konstrukcijų pranašumai

Aukščiausios kokybės A216 WCB anglinio plieno korpusas

WCB anglinio plieno fiksuotas rutulinis vožtuvas yra išlietas iš A216 WCB anglies plieno, todėl yra šie pagrindiniai privalumai:

- Didelis mechaninis stiprumas ir puikus atsparumas smūgiams

- Geras temperatūros prisitaikymas nuo slėgio šuolių ir vandens plaktuko

- Pakankamas sienelės storis aukšto slėgio klasės aptarnavimui

- Standūs liejimo patikrinimai, siekiant pašalinti vidinius ir paviršiaus defektus

Sujungta fiksuota rutulinė konstrukcija

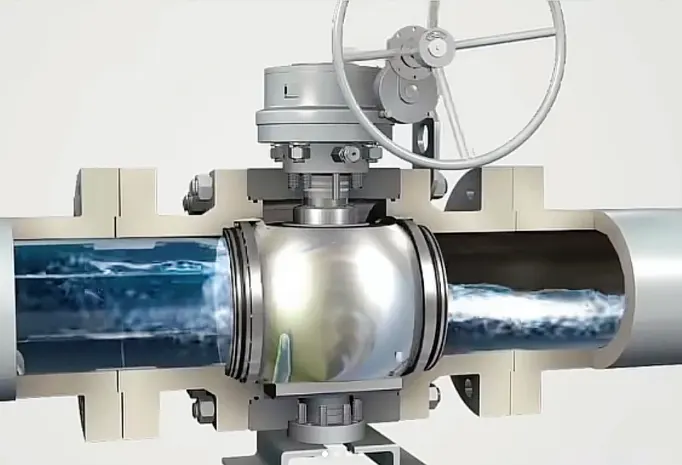

Skirtingai nuo įprastų plūduriuojančių rutulinių vožtuvų, mūsų fiksuota rutulinė konstrukcija perduoda didžiąją dujotiekio slėgio apkrovą viršutinei ir apatinei atraminiams velenams. Rutulys lieka užfiksuotas, todėl vožtuvo lizdai turi tik minimalią kontaktinę jėgą. Tai labai sumažina sėdynės dilimą net dažnai atliekant atviro-uždarymo ciklus esant nuolatiniam aukštam slėgiui. Stabilus dviejų krypčių sandarinimas apsaugo nuo nuotėkio, nepaisant slėgio krypties, pagerindamas sistemos saugą kritinėse proceso kilpose.

Optimizuota sandarinimo ir saugos konstrukcija

Šiam WCB anglinio plieno fiksuotam rutuliniam vožtuvui pritaikyta spyruoklinė plūduriuojanti sėdynė. Įmontuotos spyruoklės kompensuoja nedidelį susidėvėjimą po tūkstančių operacijų, kad būtų išlaikytas sandarus uždarymo veikimas. Apsaugos nuo išpūtimo kotas yra standartinė saugos priemonė nuo staigių slėgio šuolių. Daugiasluoksnis grafito įpakavimas sumažina nepastovus išmetamųjų teršalų kiekį aplink stiebo tarpus. Visi sandarinimo komponentai yra specialiai pritaikyti aukšto slėgio, vidutinės temperatūros darbo terpėms, o ne įprastoms atsarginėms dalims.

Pagrindiniai atributai

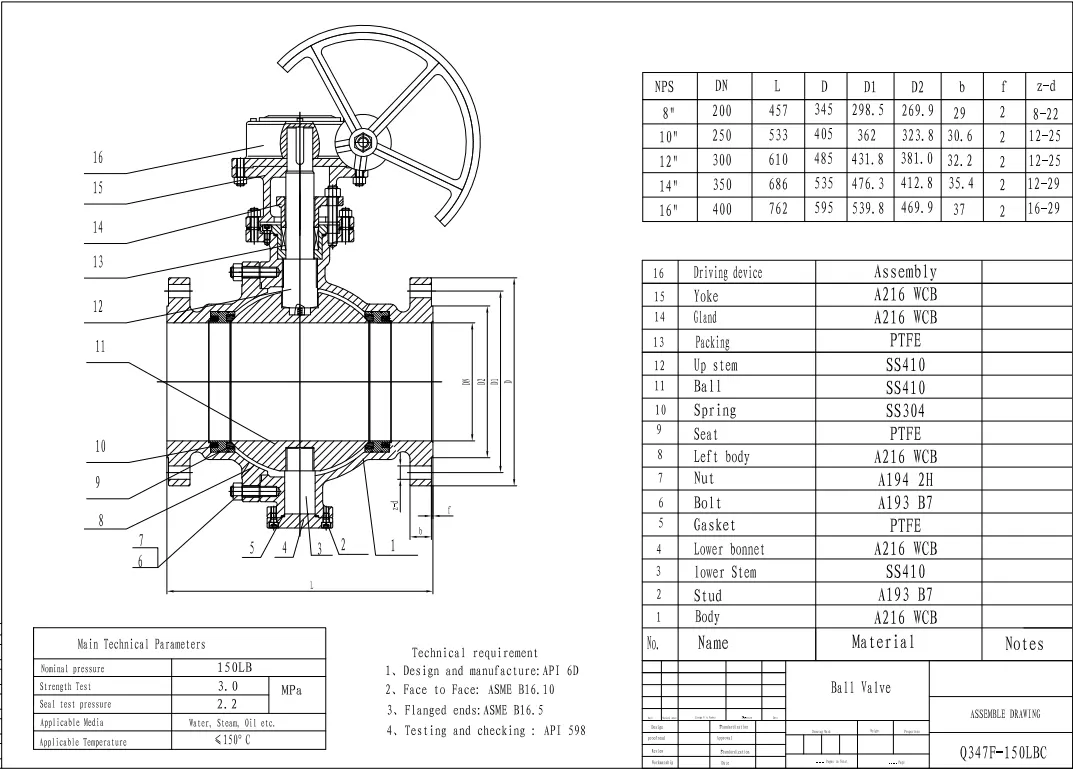

Techninės specifikacijos

Standartiniai parametrai

Dydis: DN50-DN1200

Slėgio įvertinimas: 150-2500 klasė

Medžiaga: A216 WCB anglinis plienas

Konstrukcija: fiksuotas rutulinis vožtuvas, pritvirtintas prie svirties

Temperatūros diapazonas: -29 ℃ ~ 425 ℃

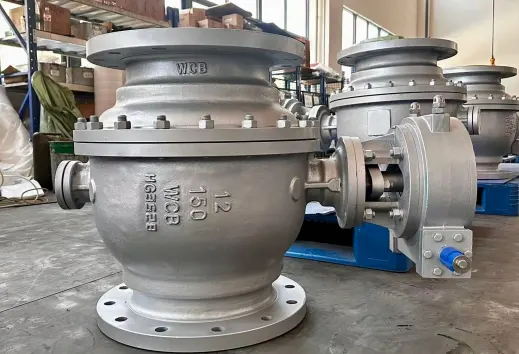

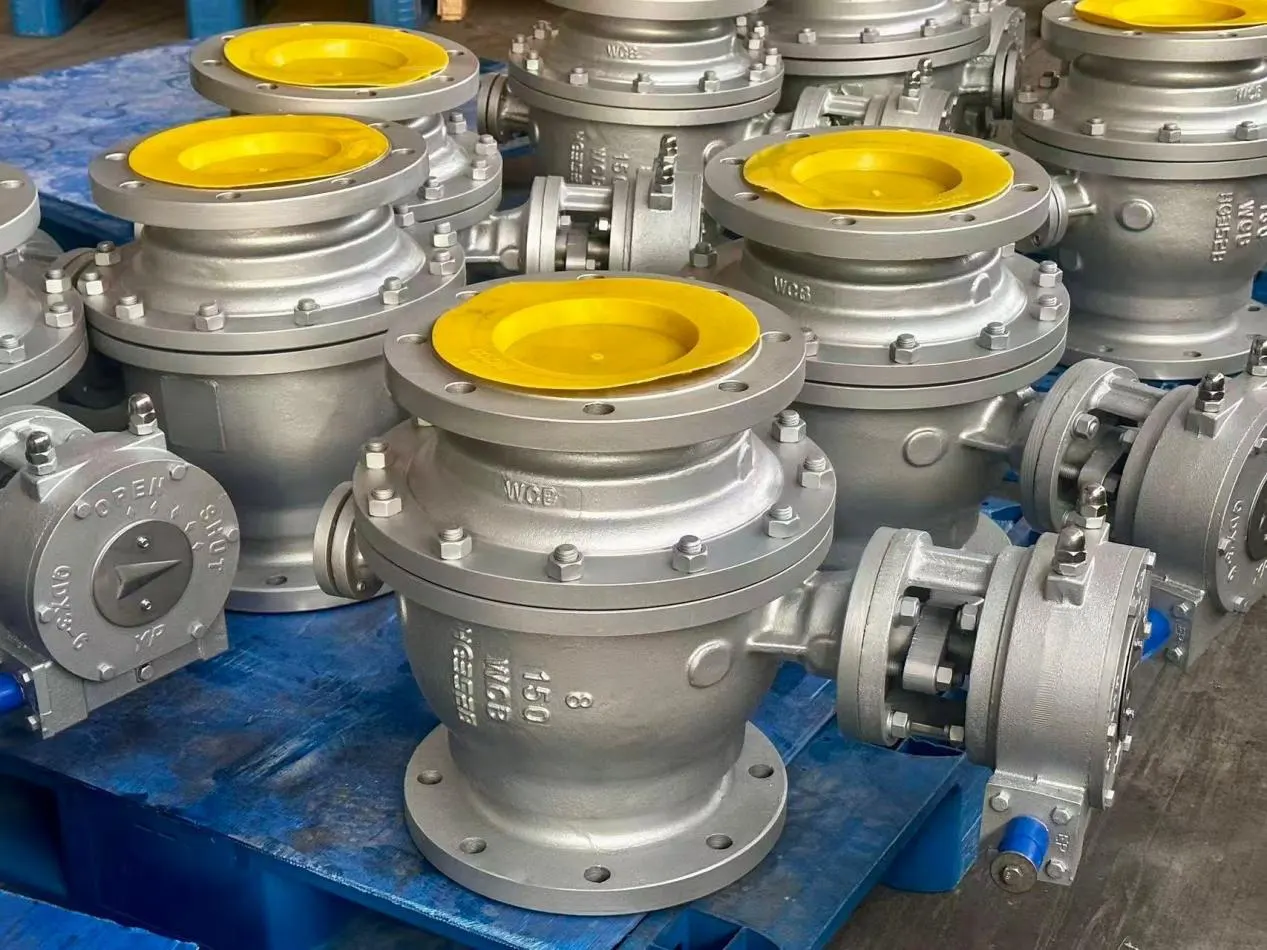

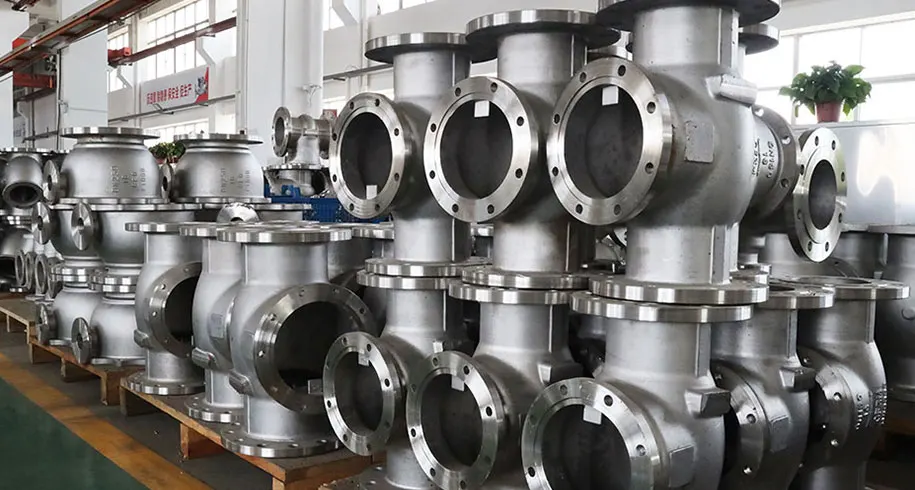

Gamybos procesas

WCB anglinio plieno fiksuotas rutulinis vožtuvas pereina:

- Kvalifikuota A216 WCB liejinių gamyba

- Terminis apdorojimas stabilioms medžiagos savybėms užtikrinti

- Tikslus CNC apdirbimas paviršių sandarinimui

- Surinkimas su suderintais sandarinimo ir pavaros komponentais

Veikimo savybės

- Mažai susidėvėjusi sankabos konstrukcija, skirta dažnai važinėtis dviračiu

- Patikimas dviejų krypčių sandarus uždarymas

- Mažas sėdynės gedimo lygis esant nuolatiniam aukštam vamzdyno slėgiui

- Suderinamas su daugybe pavarų variantų: mechanine, pneumatine, elektrine

- Sukurta visiškai atviro / visiškai uždaro izoliavimo paslaugai

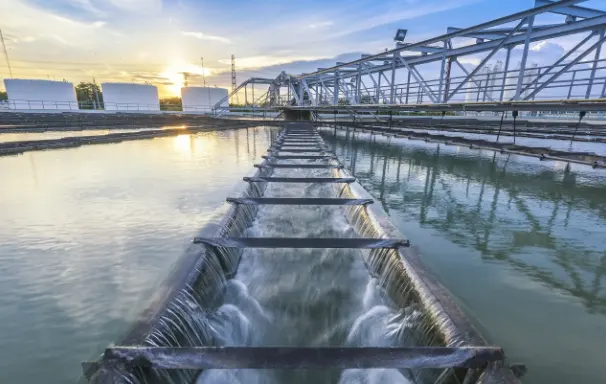

Taikymo sritys

Naftos ir dujų pramonė

WCB anglinio plieno fiksuotas rutulinis vožtuvas plačiai taikomas:

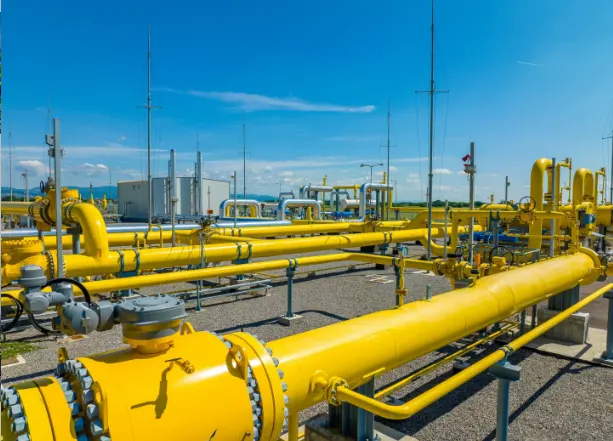

- Magistraliniai gamtinių dujų vamzdynai

- Naftos perdirbimo gamybos linijos

- Naftos perpylimo įrenginiai

- Dujų surinkimo stoties vamzdynų sistemos

Naftos chemijos pramonė

– Aukšto slėgio naftos chemijos proceso kilpos

- Proceso bloko pagrindiniai izoliaciniai vamzdynai

- Vidutinės temperatūros nerūdijančios ir silpnai korozinės skysčių grandinės

Energetikos pramonė

– Elektrinės pagrindinio proceso vamzdynai

- Sunkios pramoninės gamyklos kilpų sistemos

Bendrieji pramonės projektai

– Nauji EPC projektų paketai

- Esamų vamzdynų renovacijos ir modernizavimo darbai

- Pramonės aikštelės, kurių techninė priežiūra sudėtinga ir keliami aukšti saugos reikalavimai

Kokybės kontrolė ir projektų pirkimų palaikymas

Kaip sertifikuotas vožtuvų gamintojas, turintis ISO, CE ir API sertifikatus, kiekvienas WCB anglinio plieno fiksuotas rutulinis vožtuvas prieš išsiuntimą atlieka visus gamyklinius bandymus, įskaitant hidrostatinį korpuso bandymą, lizdo sandarinimo bandymą ir matmenų patikrą. Viso gabalo bandymas taikomas sunkiems didelių dydžių vožtuvams be mėginių tikrinimo. Žaliavų patikra, liejimo patikra, surinkimo priežiūra ir baigtas vožtuvo bandymas vyksta per visą gamybos eigą. Medžiagų bandymo sertifikatai ir patikrinimo ataskaitos gali būti pateikiamos teikiant pasiūlymus ir priimant vietą.

Galimos lanksčios konfigūracijos parinktys, atsižvelgiant į darbo vietoje sąlygas, apimančios įvairius slėgio lygius, sandarinimo medžiagų derinius ir kelis darbo režimus. Lankstus MOQ palaiko mėginių testavimą, mažų partijų atsargų tiekimą ir didelės apimties masinius projektų užsakymus. „Huadu Valve Group“ WCB fiksuoti rutuliniai vožtuvai yra eksportuojami visame pasaulyje ir uždirba pakartotinius užsakymus iš pasaulinių pramonės klientų.

Kaip sukonstruotas sėdynės ir koto sandariklis, kad būtų užtikrintas patvarumas?

Šiam fiksuotam rutuliniam vožtuvui naudojame spyruoklinės plūduriuojančios sėdynės dizainą. Vidinės spyruoklės prispaudžia sėdynę prie rutulio paviršiaus. Kai po tūkstančių operacijų įvyksta nedidelis susidėvėjimas, spyruoklės gali kompensuoti mažus tarpus ir laikui bėgant išlaikyti geras sandarinimo savybes. Apsaugos nuo išpūtimo stiebo konstrukcija yra įmontuota kaip standartinė saugos funkcija. Esant netikėtiems vamzdyno slėgio šuoliais, jis neleidžia stiebui išsipūsti. Daugiasluoksnis grafito tarpiklis pritaikytas stiebo sandarinimui, kad aplink koto tarpą būtų išvengta nedidelių neorganinių teršalų. Šios sandarinimo dalys nėra bendros pigios atsarginės dalys; jie parenkami taip, kad atitiktų aukšto slėgio ir vidutinės temperatūros darbo sąlygas.
