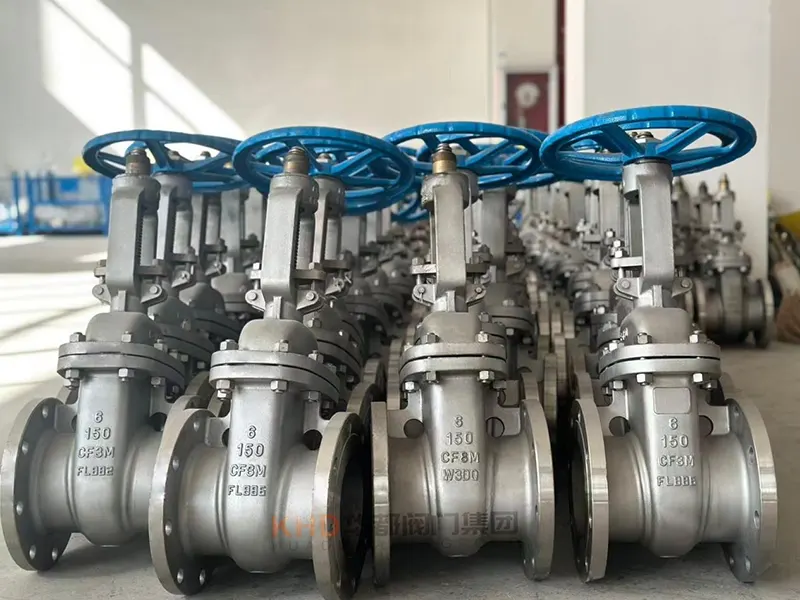

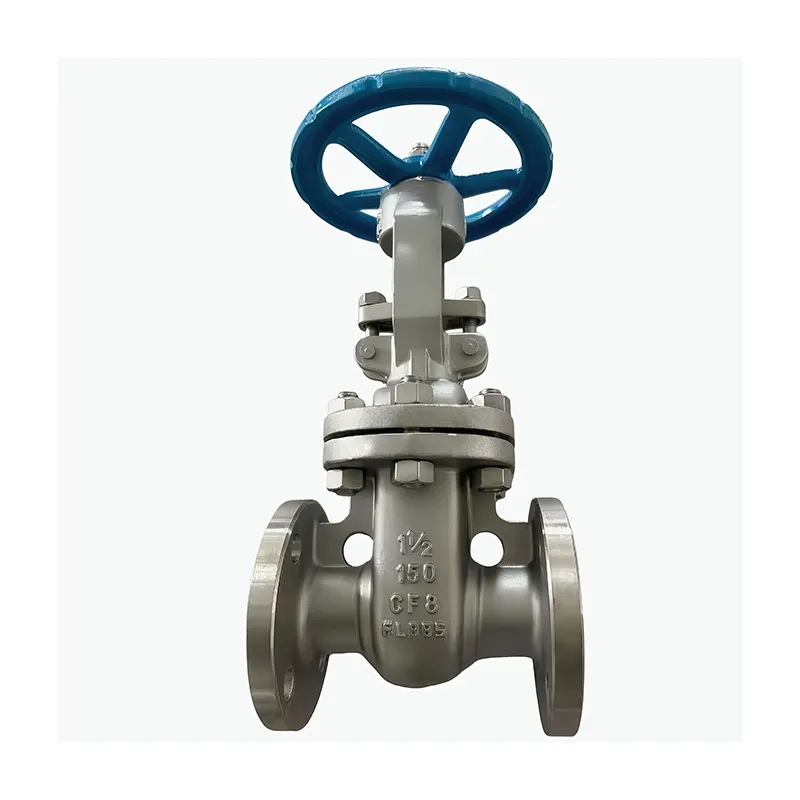

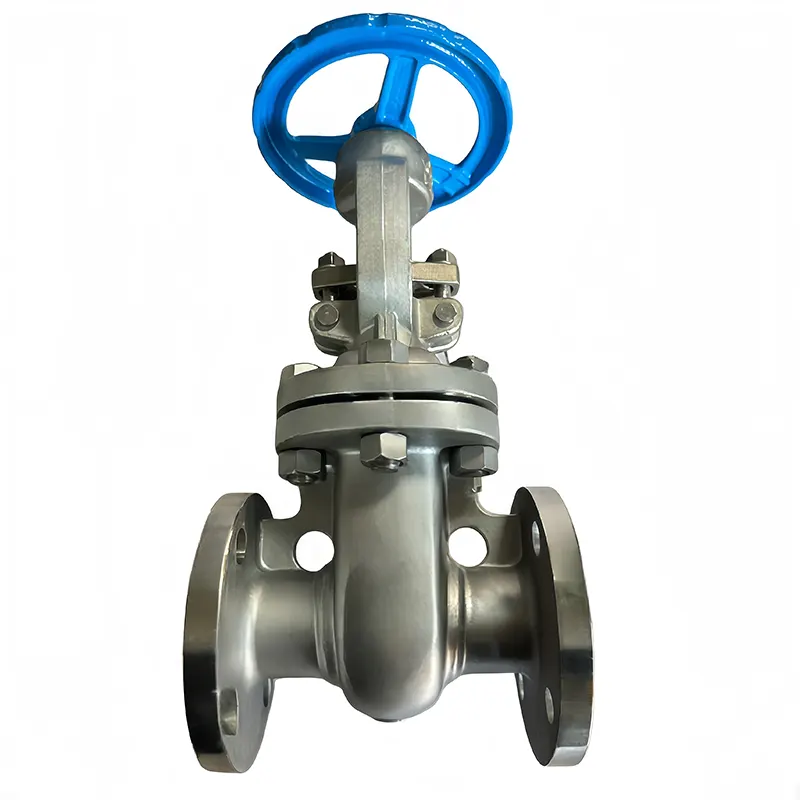

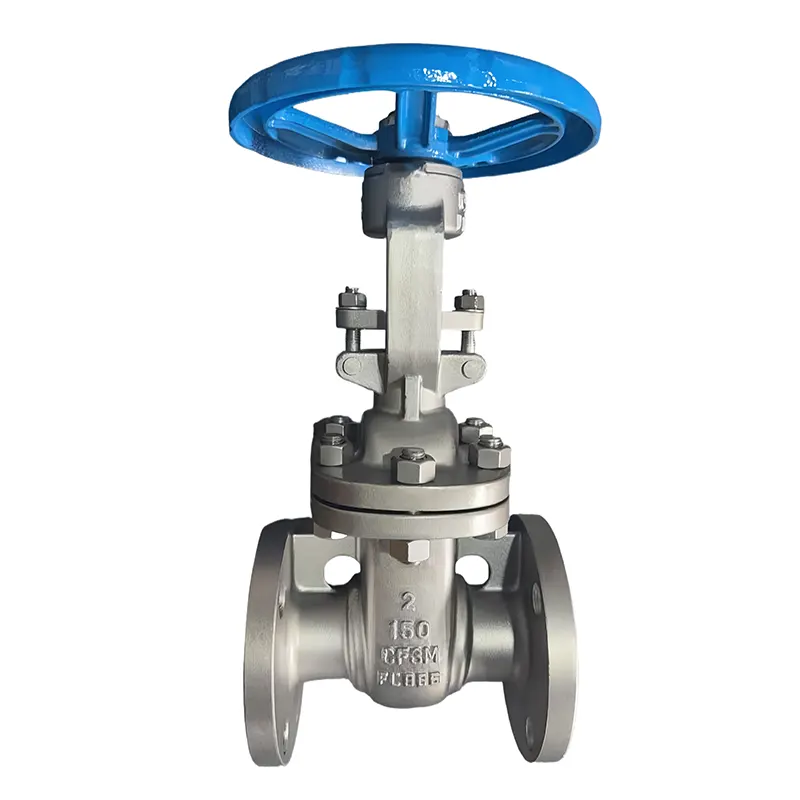

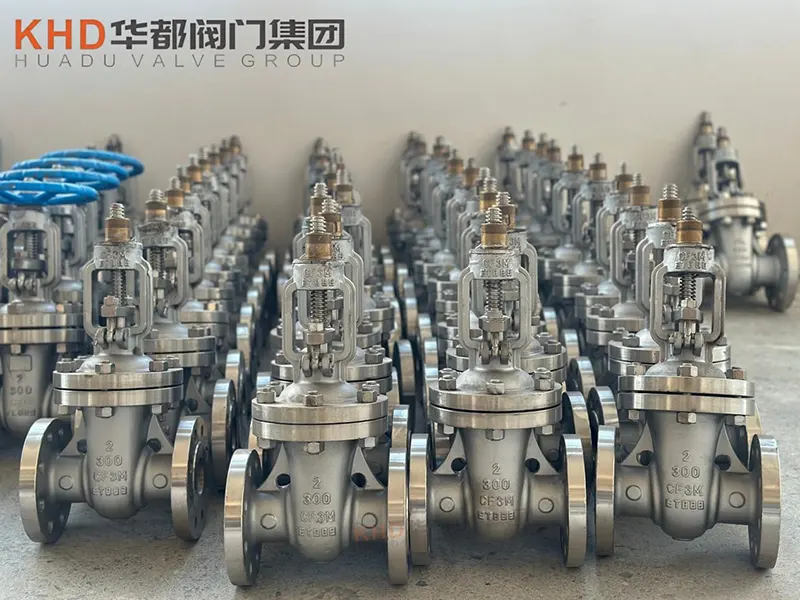

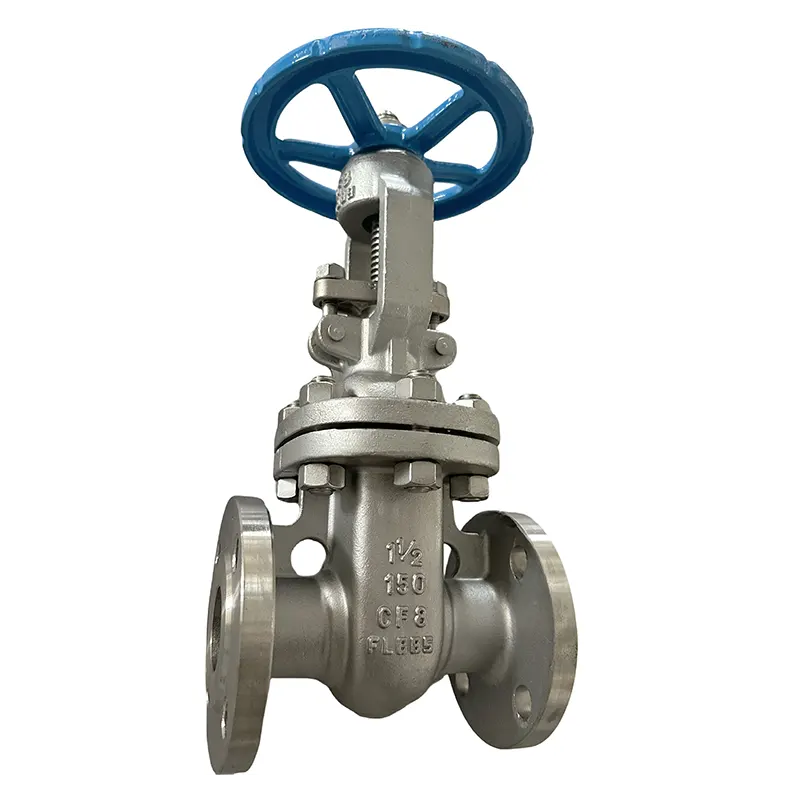

Sklendės flanšinis galas

Ar yra kokių nors esminių skirtumų tarp flanšinės jungties ir srieginės srieginės jungties ant vartų vožtuvų?

Flanšinėms jungtims vamzdžiams ir vožtuvams sujungti naudojami atitinkami flanšai, varžtai ir tarpinės. Jie tinka didelio skersmens vamzdžiams ir aukšto slėgio pramoninėms linijoms. Išmontuoti remontui paprasta, o sandarinimo savybės išlieka stabilios ilgą laiką.

Srieginiai galai prisukami tiesiai ant mažų vamzdžių be flanšų. Jie kainuoja pigiau ir užima mažiau montavimo vietos, tačiau tinka tik mažo dydžio, žemo slėgio šviesos aptarnavimo linijoms. Srieginės jungtys yra linkusios prasiskverbti esant aukštai temperatūrai ir sunkioms darbo sąlygoms, todėl jas vėliau sunku išardyti.

Pagrindiniai atributai

Ar galima naudoti flanšinius sklendes, kad sulėtintumėte arba sureguliuotumėte skysčio srautą?

Mes visiškai nerekomenduojame reguliuoti srauto su flanšiniais sklendėmis. Šie vožtuvai yra skirti visiškai atidaryti arba visiškai uždaryti.

Laikant pleištą pusiau atvirą, greitai tekanti terpė nuolat veikia sandarinimo paviršių, o tai greitai subraižys ir susidėvės, todėl nuolatinis nuotėkis. Dalinis atidarymas taip pat sukelia stiprią vibraciją ir vandens plaktuką, kuris kenkia vožtuvui ir prijungtam vamzdynui. Rutuliniai vožtuvai arba rutuliniai vožtuvai yra daug tinkamesni, jei reikia reguliuoti srautą.

Kokie įprastų dydžių diapazonai ir slėgio reitingai dažniausiai būna vožtuvo flanšinis galas?

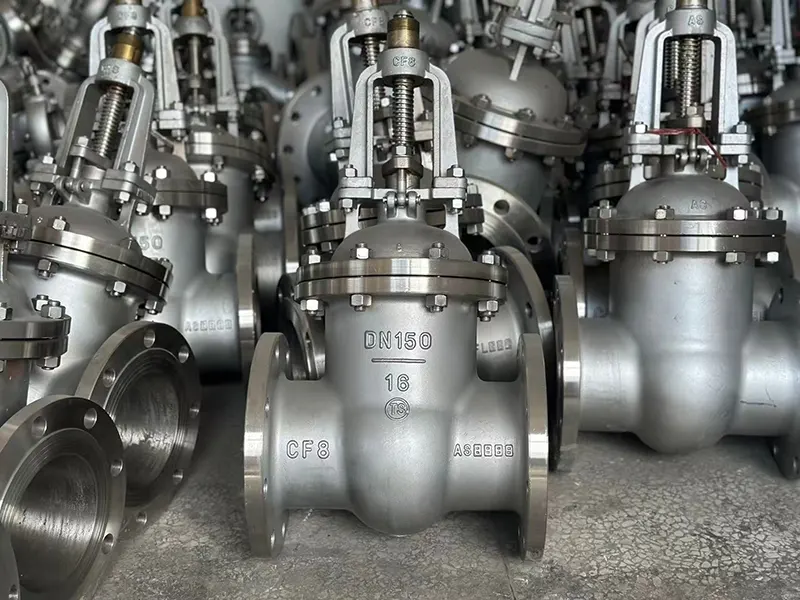

Įprasti vardiniai dydžiai apima DN50–DN1200. DN80, DN100, DN150, DN200 ir DN300 yra mūsų geriausiai parduodami dydžiai pramoniniams ir komunaliniams projektams.

Standartinės slėgio klasės apima dvi pagrindines sistemas:

GB standartas PN10, PN16, PN25, PN40; ANSI klasė 150, klasė 300, klasė 600.

PN16 ir 150 klasė tinka daugeliui vandens, garų ir bendrųjų chemijos vamzdynų, o aukštesnio slėgio lygiai tinka aukštos temperatūros garo ir naftos chemijos darbo scenarijams.

Kokios tipinės žaliavos naudojamos flanšinių sklendžių gamybai?

Vožtuvo korpuso ir pleišto medžiagos parenkamos pagal terpę ir temperatūrą:

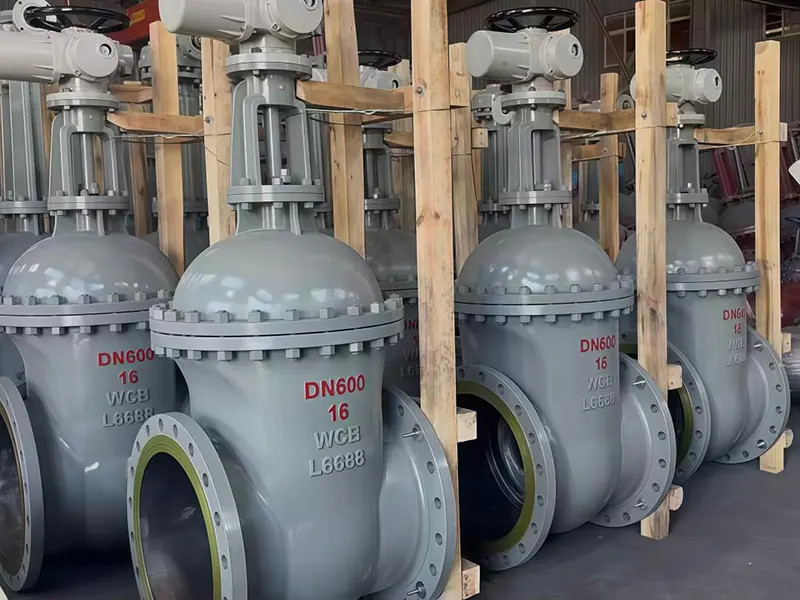

WCB anglinis plienas: mūsų pagrindinis pasirinkimas, tvirtas įprastos alyvos, vandens ir vidutinės temperatūros garų stiprumas

SS304 / SS316 nerūdijantis plienas: antikorozinis, idealiai tinka cheminių skysčių ir jūros vandens vamzdynams

Kalusis ketus: ekonomiškas rinkinys žemo slėgio komunalinio švaraus vandens sistemoms

Taip pat priderinami įvairūs sandarinimo priedai: grafito sandariklis aukštos temperatūros garams, RPTFE silpnoms korozinėms terpėms ir Stellite kietasis lydinys dilimui atspariems aukšto slėgio sandarinimo paviršiams.

Kokius kasdienės priežiūros veiksmus turėtume atlikti sklendžių su flanšiniu galu?

Reguliarus paprastas patikrinimas gali pailginti sklendės tarnavimo laiką.

Įsitikinkite, kad vožtuvą atidarote arba visiškai uždarote tik iki galo, nepalikite jo iki pusės atidaryto, nes greitai susidėvės sandariklis.

Patikrinkite flanšo varžtus kas kelis mėnesius. Priveržkite atsilaisvinusias ir pakeiskite senas tarpines, jei aplink jungtį pastebėsite nuotėkį.

Retkarčiais ant vožtuvo koto užtepkite specialaus tepalo, kad rankena sklandžiai pasisuktų ir neužstrigtų.

Nuvalykite dulkes ir cheminių medžiagų sankaupas nuo vožtuvo išorėje, kad ant korpuso ir flanšų nebeliktų rūdžių.

Jei visiškai uždarytas vožtuvas vis tiek teka, išardykite jį, kad išvalytumėte arba pakeistumėte susidėvėjusius pleištus ir sandarinimo lizdus.

Jei vožtuvas kurį laiką nebus naudojamas, palikite jį visiškai atidarytą ir uždenkite kotą, kad apsaugotumėte jį nuo rūdžių ir nešvarumų.
