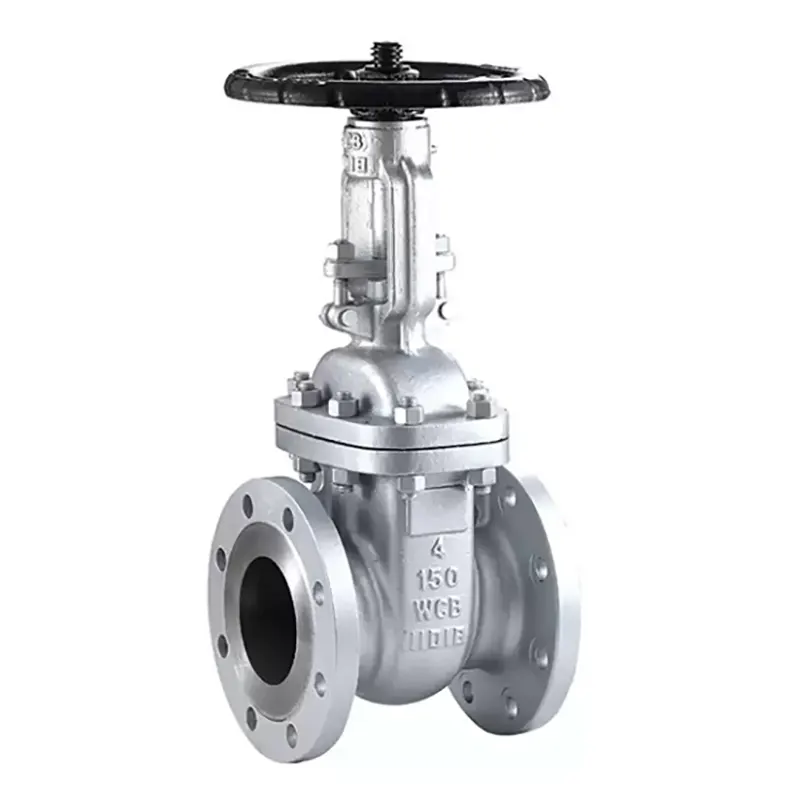

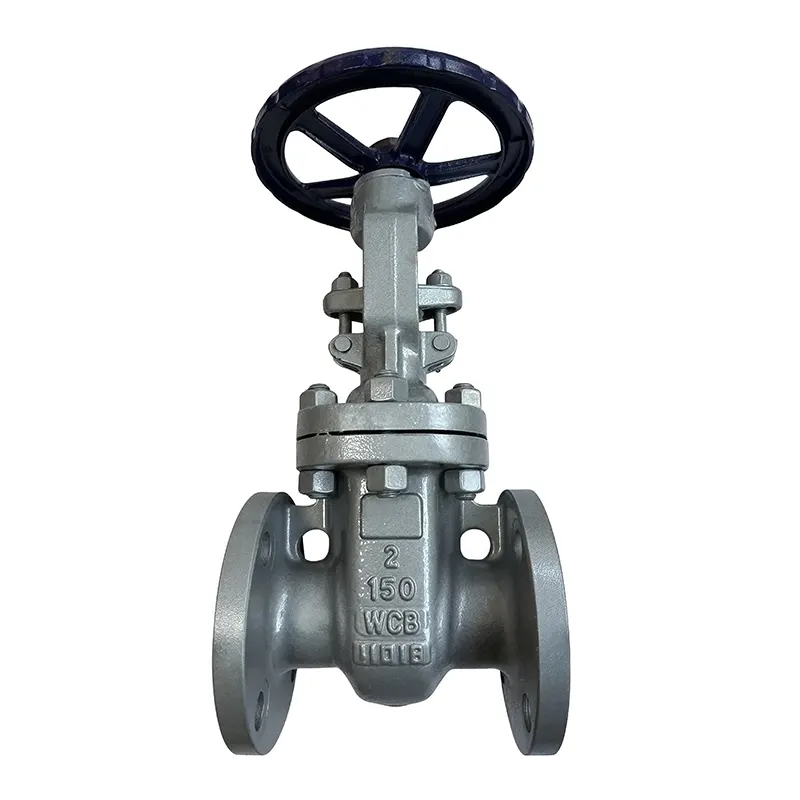

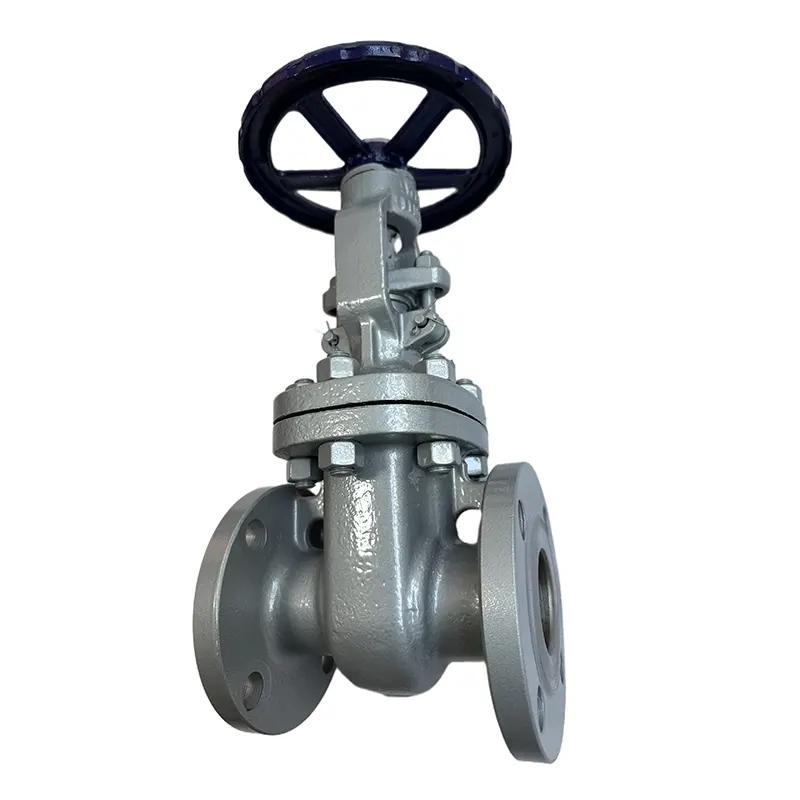

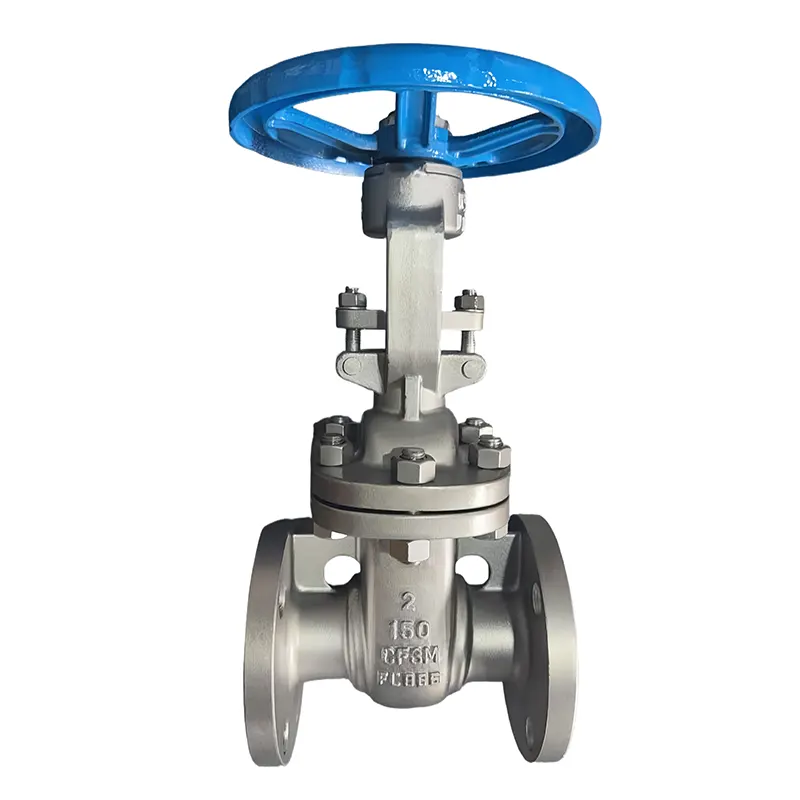

Aukšto slėgio vartų vožtuvas

Esame sertifikuotas vožtuvų gamintojas, turintis ISO ir API įgaliojimus, turintis tikslias gamybos linijas ir griežtą viso diapazono QC, įskaitant API 598 hidrostatinius bandymus. OEM ir ODM tinkinimus galima atlikti naudojant lanksčią MOQ bandomiesiems ir masiniams užsakymams. Mūsų didelio slėgio aukšto slėgio sklendės yra siunčiamos visame pasaulyje ir labai vertinamos inžinierių klientų.

Prie kokių darbo scenarijų gali prisitaikyti šie aukšto slėgio sklendės?

Jie veikia kaip aukšto slėgio vamzdynų, plačiai naudojamų naftos ir dujų transportavimo, šiluminėse elektrinėse, chemijos perdirbimo gamyklose ir aukštos temperatūros garo linijose, izoliacinės atjungimo įranga. Jie visiškai atidaro arba visiškai uždaro srautą dujotiekio priežiūrai ir avariniam išjungimui.

Pagrindiniai atributai

Ar tokio tipo sklendės tinka droselio ar slėgio reguliavimo darbams?

Visiškai ne. Šie sklendės yra skirtos tik įjungimui-išjungimui. Iš dalies atidarius vožtuvą, kietojo lydinio pleišto sandarinimo paviršius greitai tekančiomis terpėmis sugadins stiprią eroziją, dėl kurios susidarys nuolatinis nuotėkis. Slėgio mažinimui ir srauto valdymui reikalingi specialūs reguliavimo vožtuvai.

Kokios žaliavos naudojamos šių aukšto slėgio vožtuvų gamybai?

Korpusas ir gaubtas: Lietas A216 WCB, kaltas A105, žemos temperatūros A350 LF2 anglinis plienas

Vožtuvo kotas: A182 F304, A182 F316 arba 13Cr nerūdijantis plienas

Pleištinis diskas: anglinio plieno pagrindas su kietu Stellite paviršiumi

Sėdynės paviršiai: Stellite / Inconel kieto lydinio

Sandarinimo tarpinės: RTJ metalinės žiedinės tarpinės, grafito spirale suvyniotos tarpinės

Kokie aukšto slėgio vamzdyno privalumai daro aukšto slėgio sklendes geresniu pasirinkimu, palyginti su rutuliniais vožtuvais ir spyruokliniais vožtuvais?

Pirma, jų pilna tiesi kiaurymė sukuria beveik nulinį srauto pasipriešinimą; rutuliniuose vožtuvuose yra įstrigusių ertmių, o sklendėse yra vidinių diskinių kliūčių, kurios sukuria papildomą slėgio praradimą.

Antra, metalinė kieto sandariklio pleištinė konstrukcija gali atlaikyti itin aukštą 2500 klasės slėgį ir aukštą temperatūrą, o minkštai sandarūs rutuliniai ir peteliški vožtuvai suges esant ekstremalioms šiluminėms ir slėgio apkrovoms.

Trečia, stori sunkių sienelių korpusai ir pasirenkami suvirinti gaubtai pašalina nuotėkio riziką, kurios plūduriuojantys rutuliniai ir sraigtiniai vožtuvai negali išspręsti kritiniuose aukšto slėgio degiosios terpės vamzdynuose.

Ketvirta, jie palaiko API 6D ugniai atsparų sertifikavimą – privalomą saugos standartą, kurio negali atitikti dauguma drugelių vožtuvų.

Kokios pagrindinės konstrukcijos išskiria standartinį aukšto slėgio sklendę?

Pilnas vamzdis, tiesi anga, siekiant sumažinti srauto nuostolius

Tvirtas arba padalintas pleištas, padengtas Stellite lydiniu, kad metalas su metalu būtų sandarus

Storasienis liejo/kalto anglinio plieno korpusas, varžtais arba slėgiui atsparus suvirintas gaubtas

RTJ metaliniai žiediniai flanšo tarpikliai patikimam aukšto slėgio sandarinimui

Daugiasluoksnis galinės sėdynės koto sandariklis, skirtas sustabdyti išorinį terpės nuotėkį

Visiškai atitinka API 6D, ASME B16.34, išlaiko API 598 hidrostatinius ir ugniai atsparius bandymus

Keli pavaros variantai: rankinis ratas, pavarų dėžė, elektrinė, pneumatinė arba hidraulinė pavara
