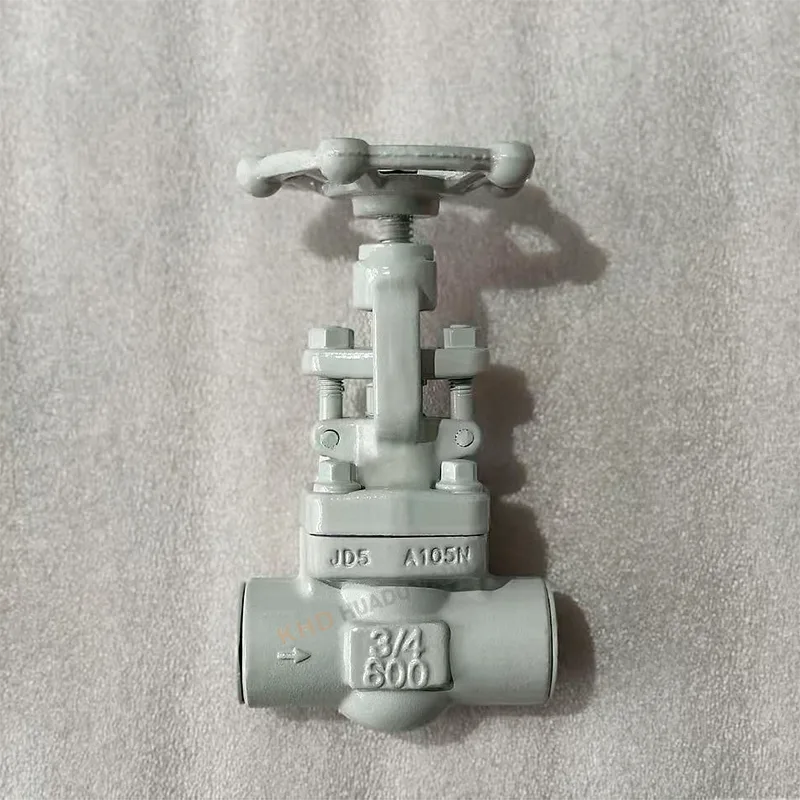

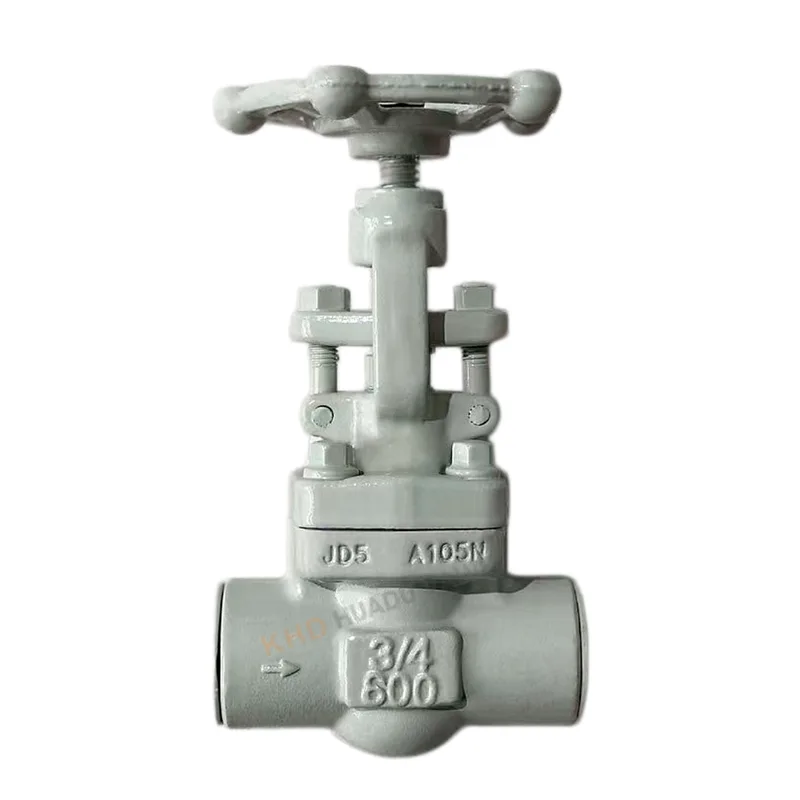

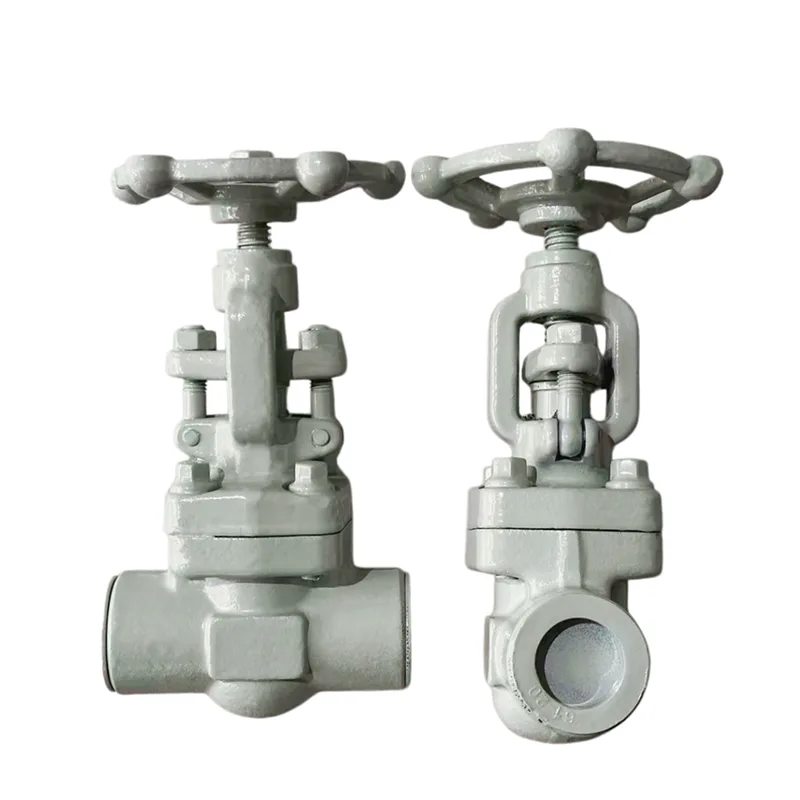

Suvirintas kaltinis vartų vožtuvas

Lizdas suvirintas kaltinis sklendė yra aukšto slėgio pramoninis vožtuvas, skirtas vamzdyno uždarymui ir srauto valdymui. Pagaminta Huadu Valve Group, jame naudojamas A105N kaltinis anglinis plienas ir tinka 600 klasės darbo sąlygoms. Plačiai naudojamas naftos, chemijos, galios ir aukšto slėgio garų sistemose, kur saugumas ir sandarumas yra labai svarbūs. Lizdais suvirintas kaltinis sklendės vožtuvas užtikrina stabilų veikimą ir ilgą tarnavimo laiką reikalaujančioje pramoninėje aplinkoje.

Žaliavų ir konstrukcijų pranašumai

Aukštos kokybės kalto plieno korpusas

Lizdas suvirintas kaltinis sklendė yra pagamintas iš kaltinio anglinio plieno A105N, užtikrinantis:

Didelis stiprumas ir tankis

Puikus atsparumas smūgiams

Nėra liejimo defektų, tokių kaip poros ar smėlio skylės

Griežtas medžiagų patikrinimas

Kiekviena žaliavų partija yra išbandyta naudojant spektrinę analizę, siekiant užtikrinti:

Tiksli cheminė sudėtis

Jokių perdirbtų ar nekokybiškų medžiagų

Stabilus mechaninis veikimas

Kištukinio suvirinimo jungties privalumai

Kištukiniu būdu suvirintas kaltinis sklendės jungties tipas suteikia:

Stiprus sandarinimo efektyvumas

Geresnis atsparumas aukštam slėgiui nei flanšai

Sumažinta nuotėkio rizika kritinėje sistemoje

Techninės specifikacijos

Standartiniai parametrai

Dydis: DN15–DN50 (įprastos atsargos)

Slėgio įvertinimas: 300 klasė / 600 klasė

Medžiaga: A105N kaltas anglinis plienas

Tipas: Suvirintas kištukinis vartų vožtuvas

Temperatūros diapazonas: -29°C iki 570°C

Gamybos procesas

Kištukiniu būdu suvirintas kaltinis sklendės gaminamas šiais būdais:

Integruotas štampavimo kalimas

Terminis apdorojimas (normalizuojantis procesas)

CNC precizinis apdirbimas

Veikimo savybės

Mikronų lygio sandarinimo paviršiaus tikslumas

Nulinio nuotėkio sandarinimo efektyvumas

Sklandus veikimas be trukdžių

Tinka aukštos temperatūros garų sistemoms

Taikymo sritys

Naftos ir dujų pramonė

Kištukiniu būdu suvirintas kaltinis vartų vožtuvas yra plačiai naudojamas:

Naftos perdirbimo gamyklų vamzdynai

Alyvos perdavimo sistemos

Gamtinių dujų įrenginiai

Chemijos pramonė

Aukšto slėgio chemijos vamzdynai

Korozinių skysčių valdymo sistemos

Reaktoriaus įleidimo/išleidimo sistemos

Energetikos pramonė

Garo vamzdynai

Šiluminės energijos sistemos

Kondensato vamzdynai

Bendrasis pramoninis naudojimas

Aukšto slėgio mažo skersmens vamzdynai

Įrangos izoliavimo sistemos

Apsauginio išjungimo programos

Pagrindiniai atributai

DUK

Kas yra kištukinio suvirinimo jungtis?

Lizdinė suvirinimo jungtis yra vamzdžių sujungimo būdas, kai vamzdis įkišamas į įgilintą lizdą ir suvirinamas aplink išorę. Jis dažniausiai naudojamas aukšto slėgio, mažo skersmens sistemose.

Kai yra suvirintas kaltinis sklendės vožtuvas, vamzdis įkišamas į vožtuvo galo lizdą ir suvirinamas taip, kad susidarytų tvirta, nepralaidi jungtis.

Pagrindinės suvirinimo sujungimo ypatybės

Didelis stiprumas ir atsparumas slėgiui

Puikus sandarinimo efektyvumas

Tinka mažiems vamzdynams DN15–DN50

Sumažėjusi nuotėkio rizika, palyginti su srieginėmis jungtimis

Dažnas naftos, dujų ir garo sistemose

Ar prieš suvirinimą reikia išmontuoti suvirinimo vožtuvus?

Taip, visiškai. Prieš montuojant kištukiniu būdu suvirintą kaltinį sklendę, suvirinimo metu vožtuvas NETURI būti iš dalies surinktas.

Tinkama montavimo praktika:

Jei įmanoma, pašalinkite vidinius komponentus (arba įsitikinkite, kad vožtuvas yra visiškai atidarytas)

Visiškai įkiškite vamzdį į lizdą

Išlaikykite nedidelį plėtimosi tarpą (~1,5–2 mm)

Suvirinkite tik išorinę jungtį

Prieš naudodami vožtuvą, leiskite atvėsti

Svarbios pastabos:

Venkite vožtuvo korpuso perkaitimo

Neleiskite suvirinimo šlakui patekti į vožtuvo ertmę

Prieš suvirindami įsitikinkite, kad yra teisingas išlygiavimas

Netinkamas suvirinimas gali pažeisti sandarinimo paviršius ir sutrumpinti vožtuvo tarnavimo laiką.

Kuo skiriasi OS&Y ir varžtais užsukamas variklio dangtis?

Tai yra dvi skirtingos konstrukcijos, naudojamos vartų vožtuvuose.

OS&Y (išorinis varžtas ir jungas)

Koto sriegis yra už vožtuvo korpuso ribų

Matomas stiebo judėjimas rodo atidarymo / uždarymo būseną

Lengvesnė priežiūra ir veikimo stebėjimas

Dažnas priešgaisrinėse ir pramoninėse sistemose

Užsukamas variklio dangtis

Gaubtas yra prijungtas prie vožtuvo korpuso varžtais

Vidinis stiebo dizainas (išoriškai nematomas)

Kompaktiška struktūra

Plačiai naudojamas bendrose pramonės srityse

Paprastas palyginimas:

OS&Y = išorinis matomumas + lengvas veikimo stebėjimas

Užsukamas variklio dangtis = kompaktiška + ekonomiška konstrukcija

Priklausomai nuo projekto reikalavimų, abu tipai gali būti naudojami suvirintoje kaltinėje sklendėje.
